Un petit CR, quelques photos et explications sur la construction de mon Salamandre.
Voici toute les pièces de départ.
Construction de mon Salamandre Img_0710

Par chance j'ai acheté le filtre IDA avec les 2 adaptateurs en PVC, aucune idée comment ils ont été réalisé.
Construction de mon Salamandre Img_0712
Construction de mon Salamandre Img_0711

Le problème suivant était de trouver les poumons, je suis tombé sur le site www.asmc.fr qui vend des gourdes Ortlieb à prix raisonnable.
deux 4 litres me paraissaient une bonne solution.

Je voulais faire le moins de trous dans les poumons, j'ai donc opté pour le montage d'un p-port directement sur le bouchon verseur de la gourde.
Voici un avant/après:
Construction de mon Salamandre Boucho10

C'est d'une simplicité enfantine, j'ai découpé le bouchon à la taille du p-port:
Construction de mon Salamandre Boucho11

et réduit le diamètre de l'écrou pour qu'il n'entrave pas le vissage du bouchon, attention de ne pas supprimer le bourrelet sur la face de contact, c'est lui qui fait pression pour l’étanchéité.
Construction de mon Salamandre Boucho12

voici avant montage
Construction de mon Salamandre Boucho13

et monté sur la gourde.
Construction de mon Salamandre Boucho14

voici la première version de connectique filtre/poumon.
Construction de mon Salamandre Img_0713
C'est un embout cannelé en laiton avec une jonction faite d'un bout de tuyau annelé.

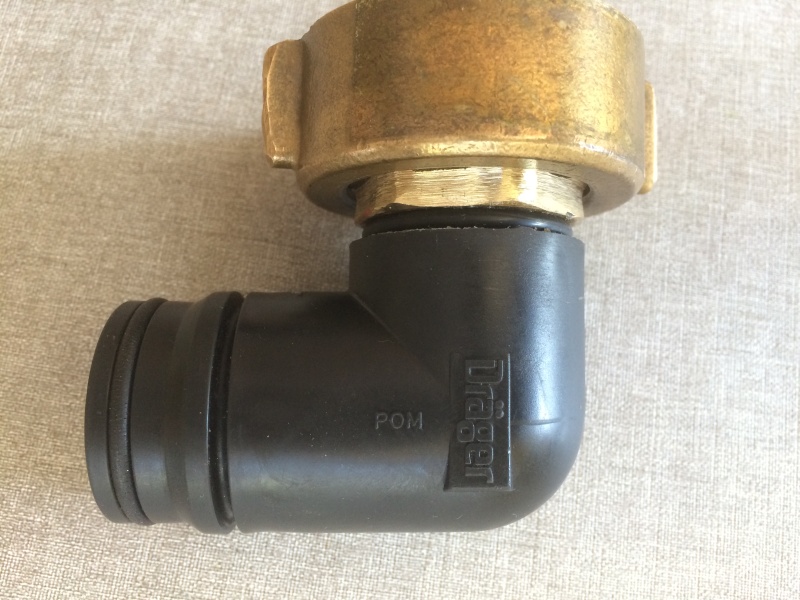

Il s'est avéré que cette connectique était trop haute et ne rentrait pas bien dans le sac, je suis passé à la version 2.0:
Construction de mon Salamandre Fichie11

pour celle-ci j'ai coupé les p-port, inséré un tube fileté de 3/4 collé à l'époxy.
Construction de mon Salamandre Fichie12

un écrou avec bord plat permet de maintenir la bague de serrage et fait office de surface d’étanchéité.

Les voici montés sur le filtre:
Construction de mon Salamandre Fichie10

Voila le Salamandre monté:
Construction de mon Salamandre Img_0811

Construction de mon Salamandre Img_0812

Construction de mon Salamandre Img_0813
raira
raira
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 147
Date d'inscription : 01/09/2014
Age : 49
Localisation : Genève

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par acetyl-coa le Sam 21 Mai - 9:39

Que c'est beau..!
acetyl-coa
acetyl-coa
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 222
Date d'inscription : 16/06/2015
Localisation : Neuchatel

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par André MONDRY le Sam 21 Mai - 10:32

J'adore les montages qui utilisent des système D et des astuces maison. Bravo Marc. Mais si je comprends bien ça sert plus à rien que j'attende le jour de passage des poubelles;.

André MONDRY
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 628
Date d'inscription : 03/09/2014
Localisation : Rainy Belgium

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par malenimi le Sam 21 Mai - 10:57

chapeau bas  :pastox:

malenimi
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 211
Date d'inscription : 06/10/2015

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par ebourzeix le Sam 21 Mai - 11:03

génial, Marc !!! merci pour le post...

le futur sac devrait être un "poil" plus large....5 ou 10 cm ? et 5cm en hauteur ?

ton ventral est superbe !!!
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2527
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par ebourzeix le Sam 21 Mai - 11:08

et avec un filtre d'IDA dans les 30 EUR sur la Baie...ça le fait bien :thumb:
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2527
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par raira le Sam 21 Mai - 12:05

Maintenant, avec les connecteurs raccourci, plus de problème de taille pour le sac. Autrement, 5cm de plus son suffisant.
raira
raira
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 147
Date d'inscription : 01/09/2014
Age : 49
Localisation : Genève

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par jalecara le Sam 21 Mai - 13:18

Bravo :love:
Cela inspire :thumb:

jalecara
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 238
Date d'inscription : 04/03/2015

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par Invité le Sam 21 Mai - 17:45

Super Bravo Marc,

Je retiens ton idée pour la connexion sur l'IDA Wink

Mais pour tes FP, il y a moins cher et aussi efficace (extremtextil.de) que j'utilise pour mes JP-Joki Smile

Bon va falloir que je me secoue sérieusement sur ce coup là Wink

JP

Invité
Invité


Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par ebourzeix le Sam 21 Mai - 18:37

5cm de plus ? ok

mais en longueur ou largeur ?
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2527
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par Akronyme le Lun 23 Mai - 14:47

:thumb: La classe, Marc!

J'ai hâte de voir ça sous l'eau!
Akronyme
Akronyme
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1239
Date d'inscription : 04/09/2014
Age : 41
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par André MONDRY le Dim 29 Mai - 15:01

Bonjour Marc, quelles sont les dimensions du sac actuel ?

André MONDRY
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 628
Date d'inscription : 03/09/2014
Localisation : Rainy Belgium

Revenir en haut Aller en bas

Construction de mon Salamandre Empty Re: Construction de mon Salamandre

Message par ebourzeix le Dim 29 Mai - 22:13

j'ai commandé 4 x gourdes de 4L...

@André: c'est le même sac que j'avais présenté sur FB comme pouvant être commandé chez TAPIR.
