DSV homemade de Cyril

Message par Minu le Lun 29 Aoû - 14:44

Bonjour à tous

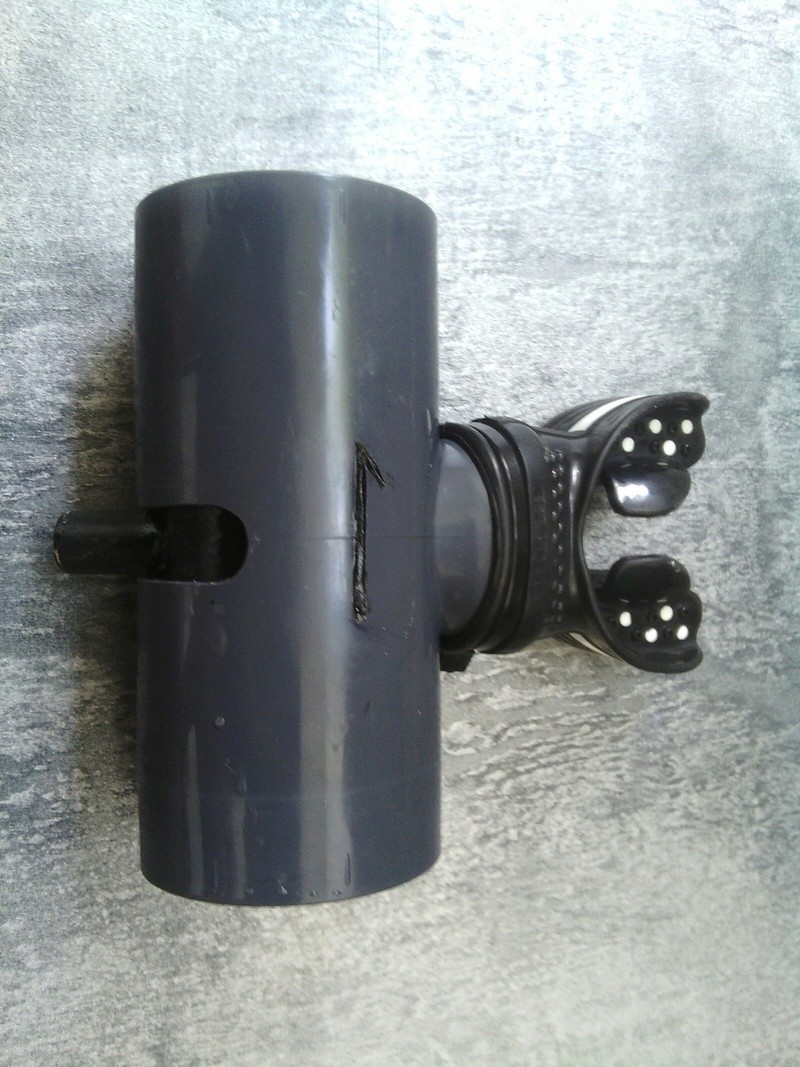

Je plonge depuis plusieurs mois avec cette Dsv. Elle est étanche ( jusqu'à 16m c'est sûr, après ... je sais pas Very Happy ) et on y respire très bien.

Composants: un té haute pression 40mm (46 mm extérieur ) avec 1 sortie en 20 mm
                   un raccord femelle 40mm normal
                   un bout de chambre à air vélo qui d'enfile sur le raccord femelle
                   2 morceaux de raccord 32 mm haute pression  ( 5mm de large
                   2 valves ap diving (D'ailleurs si vous avez des idées pour pouvoir acheter sur leur site sans avoir de recycleur, elles seront les bienvenues)
                   une vis male et  femelle ( Celle-ci sert à relier des caissons de meubles entre eux )
                   2 colliers inox modifiés pour les défaire sans outils
                   1 embout
                   Et évidemment un Dremel et de l'huile de coude mais c'est facile.

On coupe longitudinalement le raccord femelle 40 mm de telle façon à le faire rentrer dans le té haute pression après y avoir enfilé le bout de chambre à air. 1 rondelle pvc 32 de chaque côté et bien-sur les valves.
Le reste, c'est de la coupe et du perçage dans le Pvc .

Le tuyau en 38 mm s'enfile sur le té haute pression . (Je n'ai pas trouvé mieux, ça marche bien.)
















J'espère que cela pourra en inspirer certains.
Si ce genre de "réalisation" vous intéresse,  je plonge aussi avec une mini bail out  et un lecteur PPo2 en langage C DIY  (c'est plus ou moins une copie de ce que l'on trouve sur le net).



Bon A+ les FROGS

Minu
Tétard
Tétard

Messages : 47
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par acetyl-coa le Lun 29 Aoû - 15:20

What a Face  le lecteur de PP02 m'intéresse pour le projet de recycleur d'altitude !

Je suis impressionné ton le niveau du "bricolage", le DSV, nickel. Il ne te reste plus qu'à dénicher que des tuyaux plus souples non ?
avatar
acetyl-coa
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 164
Date d'inscription : 16/06/2015
Localisation : Neuchatel

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par Minu le Lun 29 Aoû - 15:41

Ce sont les nouveaux tuyaux !,  du "pur"  bonheur après mes durites de camion.
Mais il m'a  fallu fabriquer des lests car il "flottaient" trop en plongée.
Concernant le lecteur ppo2, Je te prépare cela. En attendant voici des liens qui t’intéresseront . D'ailleurs La boite étanche, que tu m'avais montrée,  pourrait être recyclée Very Happy
http://www.e-ocean.fr/index.php?option=com_content&task=view&id=127&Itemid=1
http://www.instructables.com/id/Easy-To-Build-Oxygen-Analyzer-Using-An-Arduino-Com/
https://github.com/eocean/arduitrox
http://sylvain.fish.free.fr/recycleur/conversion_Ray_CCR_KISS.htm

On peut tout faire avec ce truc là, c'est vraiment pas mal.

Minu
Tétard
Tétard

Messages : 47
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par ebourzeix le Lun 29 Aoû - 19:31

très beau ce DSV, j'adore !

on est dans le pur homemade, ce sont de très jolies réalisations.

bravo !
avatar
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2201
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par Minu le Mar 30 Aoû - 8:39

Merci Ebourzeix
En même temps il fallait que je me débrouille car pour les non collectionneurs comme moi  Very Happy ,il est difficile de trouver des dsv d'occasion.
En parlant de collection, est-ce-que quelqu'un d'entre vous à réussi à trouver et plonger avec un CompactOxy israélien ? je le trouve super.

Minu
Tétard
Tétard

Messages : 47
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par acetyl-coa le Mar 30 Aoû - 9:40

Merci pour les liens, je vais regarder ça lorsque j'ai le temps...

Il est possible de calibrer la cellule oxy ? Une idée de l'autonomie avec la pile 9V ?
avatar
acetyl-coa
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 164
Date d'inscription : 16/06/2015
Localisation : Neuchatel

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par Minu le Mar 30 Aoû - 9:57

Oui j'ai une calibration automatique à l'air à chaque mise en route du dispositif. On peut aussi l'effectuer à l'oxygène pur ou effectuer une calibration manuelle avec mélange. Rajouter des capteurs de pression, plusieurs cellules ...etc. L'Arduino n'est pas cher et on peut faire très compact avec le Nano.
Tout est possible avec le langage c.
Seulement il faut le maîtriser et savoir ce que l'on veut faire exactement, ce qui objectivement n'est pas mon cas.
C'est assez simple mais il faut être formé. Je tatonne et j'apprends. Il faudrait qu'un FROG avisé prenne les choses en main. Sachant qu'avec les VR3 et autres, beaucoup n'ont pas envie de s'embêter : normal.

Minu
Tétard
Tétard

Messages : 47
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par JPL38 le Mar 30 Aoû - 10:14

Ben moi, j'adore ces bricolages Smile
avatar
JPL38
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 170
Date d'inscription : 17/11/2014
Age : 52
Localisation : Nord-isère

http://www.plongeeTek-lyon.com

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par Minu le Mar 30 Aoû - 10:43

Sympa JPL38.
Acetyl, j'ai oublié de te parler de l'autonomie de la pile 9 v. Je suis à un peu plus de 15 heures d'utilisation en plongée plus les différents allumages pour changement de paramétrage. Je n'ai pas d'indicateur de décharge mais là aussi il est possible de le faire. la consommation dépend du "screen" que tu utilises.

Minu
Tétard
Tétard

Messages : 47
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par André MONDRY le Mar 30 Aoû - 16:52

Belle ingéniosité. Bravo

André MONDRY
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 628
Date d'inscription : 03/09/2014
Localisation : Rainy Belgium

Revenir en haut Aller en bas

Re: DSV homemade de Cyril

Message par Minu le Mar 30 Aoû - 17:15

Merci André

Minu
Tétard
Tétard

Messages : 47
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas
