Lecteur PPO2 de MINU

Message par Minu le Mer 31 Aoû - 16:06

Bonjour à tous

je me propose de vous parler de mon lecteur PPO2 fabriqué à partir d'ARDUINO ( très fiable). La base a été étudiée pour analyser les nitrox.
Ce n'est pas une création de ma part, c'est quasiment une appliquation de tutos trouvés sur le net.

Lien1 : http://www.e-ocean.fr/index.php?option=com_content&task=view&id=127&Itemid=1
Lien2 : https://github.com/adedommelin/arduinitrox

Si vous avez l'occas' regardez ces liens, ces gars sont très forts. Il vous permettent de le fabriquer (Lien 1).

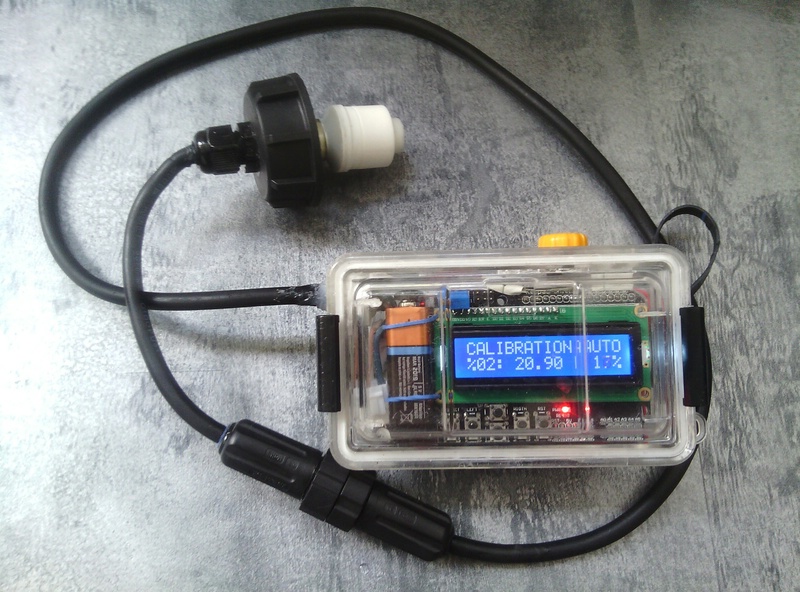

Vue générale de l'engin  Very Happy


Pourquoi avoir fait ce choix :
Peu couteux : moins de 100 euro avec la cellule, le boitier, le bouchon de cuve et les connecteurs
Mesure réalisée de nombreuses fois en permanence, pas de parasites, extrêmement précis, indique les pannes, état de la calibration
Calibration de différents gaz possibles
Très évolutif : tout est possible, notamment la miniaturisation (avec L'ARDUINO NANO), fabrication de HUB,
la mesure de pression,température, trimix, plusieurs cellules, controle alimentation écrans tft ou pas, bluetooth ...etc

Composants :

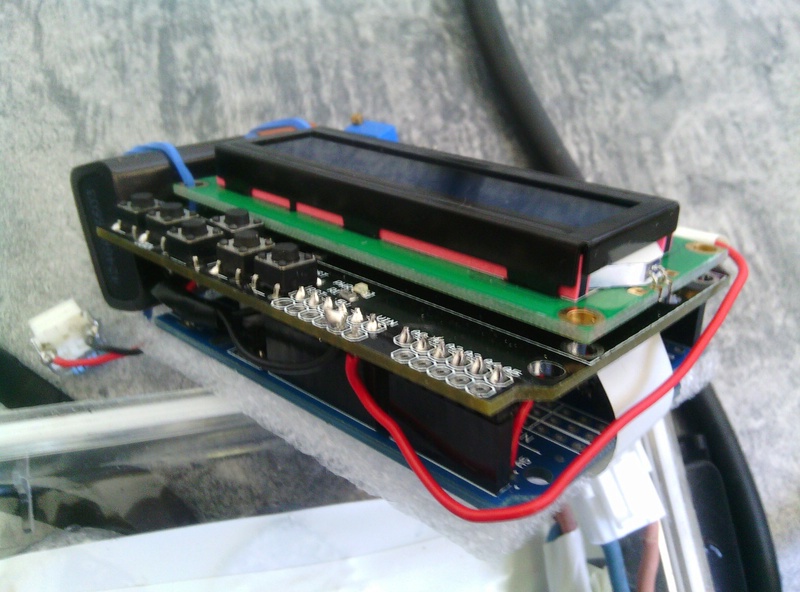

Un appareil photo jetable decath' grand modèle
1 arduino uno
1 ADS1115
1 écran avec clavier
1 interrupteur REED
1 Pile 9v
fils électriques et fiches males/femelles
J'ai mis une résistance 100 kohms pour la sonde mais je demande si c'est bien utile.
Un peu de résine bi-composants pour boucher les orifices laissés vides de l'appareil photo.
3 plombs plats de pêche pour alourdir le boitier.

Téléchargement du logiciel Arduino
installation du programme à partir du sketch réalisé dans le lien2.

Modification du sketch (lien2)
J'ai effectué quelques changements simples dans le sketch
J'ai gardé le MOD et la PPo2 sachant que le MOD est valable en surface, pas en plongée. (Si quelqu'un savait créer la ligne "MOD à partir de la PPO2" en langage C pour la plongée, ce serait super)

Pour transformer %o2 en PPO2 dans mode READ  ligne (pour = RA.getAverage() * relpourc / 100;)  rajouter 00 aux 100

Donc cela donne en images








Diverses vues du boitier

























Voilà, en souhaitant que cela puisse vous intéresser.

A+

Minu
Rana esculenta
Rana esculenta

Messages : 77
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par ebourzeix le Mer 31 Aoû - 17:42

très sympa, merci pour toutes ces photos et les explications qui vont avec...

je vais me lancer aussi...le petit projet parfait pour les longues soirées d'hiver à venir :swiss:
avatar
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2292
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Minu le Mer 31 Aoû - 17:52

Ça c'est cool
Tu verras c'est vraiment intéressant. Pour info je crois que le gars qui a fait le programme est un de tes compatriotes. Bon sang ils sont forts en Suisse Very Happy

Minu
Rana esculenta
Rana esculenta

Messages : 77
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par acetyl-coa le Mer 31 Aoû - 18:00

c'est top, je me ferai bien un analyseur nitrox avec ça !
avatar
acetyl-coa
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 177
Date d'inscription : 16/06/2015
Localisation : Neuchatel

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Xis le Mer 31 Aoû - 19:52

salut

J'adore cheers

Sinon tu l'as testé en caisson ou en vrai jusqu'à quelle profondeur ?

Bonne soirée
avatar
Xis
Tétard
Tétard

Messages : 23
Date d'inscription : 26/04/2015
Localisation : Sous la terre

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par hatoupix le Jeu 1 Sep - 8:00

Salut a tous,

Pour ma part en suivant ces liens je me suis fait un analyseur nitrox (seules différences : l'écran et l'arduino : un oled 0.96" et un nano pour moi  Very Happy



Hatoupix


acetyl-coa a écrit:c'est top, je me ferai bien un analyseur nitrox avec ça !

hatoupix
Tétard
Tétard

Messages : 9
Date d'inscription : 03/03/2015
Age : 44
Localisation : Nantes (En Bretagne)

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Minu le Jeu 1 Sep - 10:49

Salut Xis
Sympa
Testé en plongée jusqu'à 16 m sans problème.

Salut Atoupix
Super ton analyseur, ça montre bien au groupe que l'on peut faire très petit avec l'Arduino.
Je me demande si cela ne rentrerais pas dans un caisson étanche de gopro avec un accu plus petit. Avec un hub en plus ce serait au top.
Reste à trouver un volontaire efficace en langage c pour effectuer le bon "sketch" de plongée.
A+

Minu
Rana esculenta
Rana esculenta

Messages : 77
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par hatoupix le Jeu 1 Sep - 12:06

oui ca devrait rentrer dans un caisson de gopro ... pour ma part je compte en faire un autre (mais ce projet  traine depuis pas mal de temps ...  Embarassed  Embarassed ) pour lire plusieurs cellules, y inclure un capteur de pression et un hud ! coté code je devrais m'en sortir  Laughing pour l'accu j'utilise actuellement une batterie 18650 mais dans mon futur projet ca sera très certainement une petite lipo 3.7v (utilisée dans les petits hélico radiocommandé)

Hatoupix.

MINU a écrit:Salut Xis
Sympa
Testé en plongée jusqu'à 16 m sans problème.

Salut Atoupix
Super ton analyseur, ça montre bien au groupe que l'on peut faire très petit avec l'Arduino.
Je me demande si cela ne rentrerais pas dans un caisson étanche de gopro avec un accu plus petit. Avec un hub en plus ce serait au top.
Reste à trouver un volontaire efficace en langage c pour effectuer le bon "sketch" de plongée.
A+

hatoupix
Tétard
Tétard

Messages : 9
Date d'inscription : 03/03/2015
Age : 44
Localisation : Nantes (En Bretagne)

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Minu le Jeu 1 Sep - 12:30

Hatoupix
Tu es au top Very Happy
Si tu sais gérer le programme tout est jouable.
Pour lire plusieurs cellules, je te propose de regarder ce lien  (que tu connais peut être déjà).
http://www.instructables.com/id/Easy-To-Build-Oxygen-Analyzer-Using-An-Arduino-Com/
J'espère que tu vas réaliser et nous faire participer à ton projet. Je suis fan.

Minu
Rana esculenta
Rana esculenta

Messages : 77
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par hatoupix le Jeu 1 Sep - 12:51

oui je le connais et je m'en suis très fortement inspiré Cool

l'écran (enfin celui que j'ai prévu d'utiliser) est plus grand et en couleur (ILI9341) mais de mémoire je me suis arrêté car j'avais plusieurs problèmes entre autre de communication entre mon écran et mon capteur de pression (ils se marchaient sur les pieds) et de plus l'arduino pro (que j'ai prévu d'utiliser) n'est pas très rapide et n'a pas beaucoup de mémoire ...  donc je reluquai du coté des teensy3.2 (72Mhz et 64Ko)

je vais m'y remettre !!! Very Happy

hatoupix
Tétard
Tétard

Messages : 9
Date d'inscription : 03/03/2015
Age : 44
Localisation : Nantes (En Bretagne)

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Minu le Jeu 1 Sep - 14:13

Bon sang tu peux en mettre des infos sur un écran comme ça !
Je ne connais pas bien tous ces produits  mais je te fais confiance tu sais de quoi tu parles Very Happy. C'est cool si tu t'y remets.
Si ton montage oled rentre dans un caisson gopro, ça m’intéresse, je pense que je vais le fabriquer  en utilisant le teensy3.2 si c'est plus performant.
Je vais regarder assidûment ce que tu fais.
Juste une question, ton capteur de pression, c'est un bmp 180 à l'intérieur du caisson ?

Minu
Rana esculenta
Rana esculenta

Messages : 77
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par hatoupix le Jeu 1 Sep - 14:19

Si tu mets un capteur de pression dans un caisson étanche ... tu aura toujours la pression DANS le caisson donc 1 bar (sauf si tu as des fuites ...) il faut que le capteur soit en contact avec l'eau ! j'utilise un MS5541 mais le "caisson" que j'ai n'est pas tout à fait une boite fermée c'est un boitier d'ordi de plongée vide (ostc) Rolling Eyes



MINU a écrit:Bon sang tu peux en mettre des infos sur un écran comme ça !
Je ne connais pas bien tous ces produits  mais je te fais confiance tu sais de quoi tu parles Very Happy. C'est cool si tu t'y remets.
Si ton montage oled rentre dans un caisson gopro, ça m’intéresse, je pense que je vais le fabriquer  en utilisant le teensy3.2 si c'est plus performant.
Je vais regarder assidûment ce que tu fais.
Juste une question, ton capteur de pression, c'est un bmp 180 à l'intérieur du caisson ?

hatoupix
Tétard
Tétard

Messages : 9
Date d'inscription : 03/03/2015
Age : 44
Localisation : Nantes (En Bretagne)

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Minu le Jeu 1 Sep - 15:57

Merci Hatoupix pour toutes ces réponses
Je me disais avec optimisme  Very Happy  que "peut-être" il existait des capteurs ou systèmes spécifiques...
Effectivement ton boitier est super d'où le grand format d'écran. C'est une bonne idée.
A ton avis, avec le boitier gopro, il faudrait donc que je fasse "un trou avec une membrane" devant le capteur ou que je noye ce dernier dans la résine avec la partie  blanche au contact de l'eau ?
Autre système,  trouver un ordinateur de plongée aux dimensions ad hoc  HS.

Minu
Rana esculenta
Rana esculenta

Messages : 77
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Minu le Ven 9 Déc - 17:31

Bonjour à tous

Voila ce qu'un arduino nano et un oled  donnent dans un boitier gopro. La difficulté a été d'adapter des codes trouvés sur internet à l'écran oled . Tout fonctionne, mais la maîtrise du langage c serait un plus  Very Happy ...
Du coup pas de capteur de pression pour l'instant, on verra plus tard.
Bye

Minu
Rana esculenta
Rana esculenta

Messages : 77
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Akronyme le Ven 13 Jan - 14:54

Et bin!!!
Dire que j'ai ça dans mes tiroirs et que j'ai pas vu passer ce post!!!
Voulez pas faire un repo git avec votre code?

En tout cas très jolie réalisation!
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1142
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Minu le Ven 13 Jan - 18:10

Bonjour Akronyme
On se tutoie  Very Happy , c'est mieux.
Content que le sujet t’intéresse.
Concernant le code, dis le moi, je te le donne volontiers par MP, mais je ne le mets pas en ligne. Comme tu as pu le constater je tatonne  Very Happy
C'est une modif d'autres codes, notamment un, nommé  "Nitrox Analyser Arduino based" sur Instructables.
Encore qu'aujourd'hui je vais faire presque 10 heures de plongée avec et pas de problème jusqu'à 25m.
Si toi ou ton entourage peuvent l'améliorer ce serait génial.
Une petite photo

Minu
Rana esculenta
Rana esculenta

Messages : 77
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Akronyme le Sam 14 Jan - 18:35

Pas de soucis pour le tutoiement!

Bon, en voyant ça, j'ai commandé un écran OLED pour faire 2-3 tests.
Volontiers pour le code en mp ou sur : akronyme@gmail.com
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1142
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU

Message par Minu le Sam 14 Jan - 18:53

Ok je t'envoie ça dans la foulée

Minu
Rana esculenta
Rana esculenta

Messages : 77
Date d'inscription : 05/02/2016
Age : 45

Revenir en haut Aller en bas

Re: Lecteur PPO2 de MINU
