Message par Jean-Michel le Mer 22 Oct - 15:24

voila le projet "il faut sauver le soldat oxygers" avance ...

après un échange du fameux "goldxygers" avec Eric contre une coque ayant déjà la résine posée, voici l'avancée des travaux :

la première étape a consisté a vérifier que toutes les pièces s'assemblaient correctement avant peinture de la coque : c'est donc un montage "a blanc", notez mon autre Oxygers pour servir de modèle ... encore plus facile que les plans Wink

il faut sauver le soldat Oxygers : la suite Oxyr01_zps348809ce

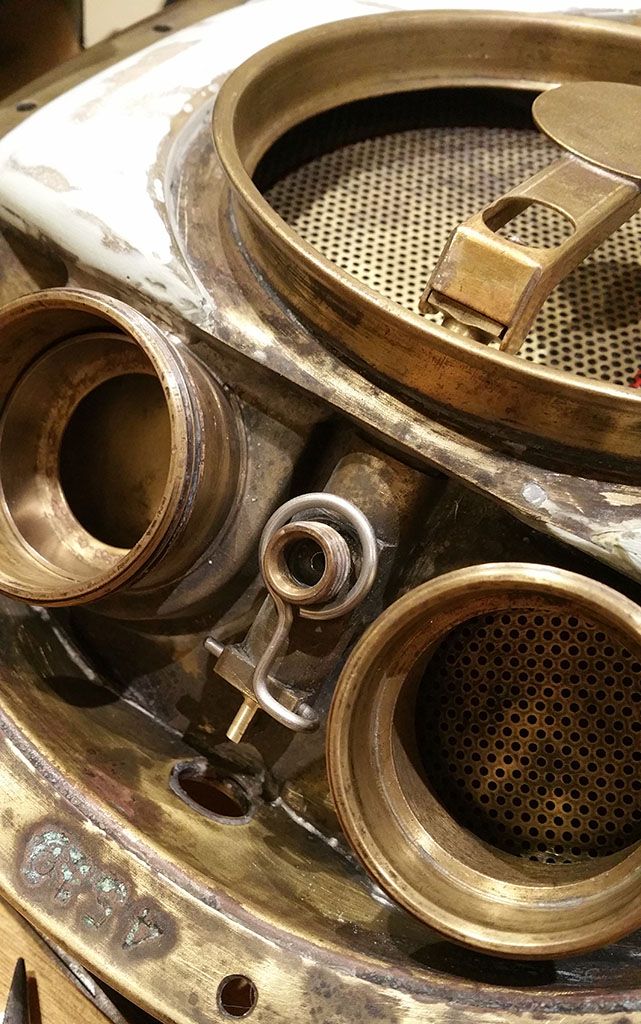

assemblage du 2eme étage de détente : tout roule

il faut sauver le soldat Oxygers : la suite Oxyr02_zpsaeb776e0

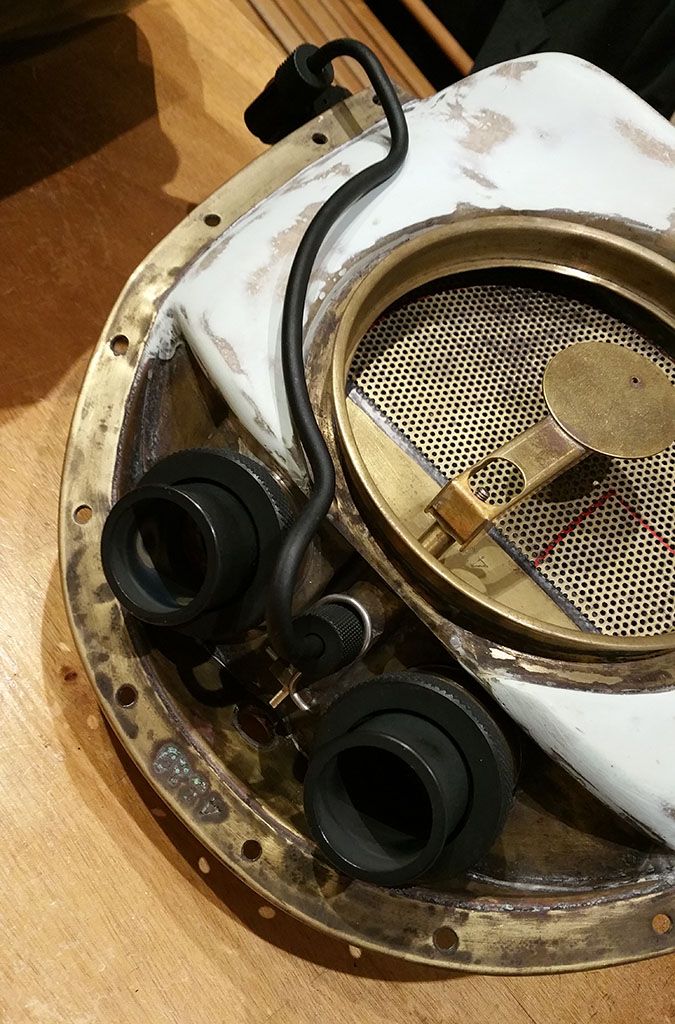

mise en place du tuyau rigide d'alimentation en oxy

il faut sauver le soldat Oxygers : la suite Oxyr03_zpsdc74864e

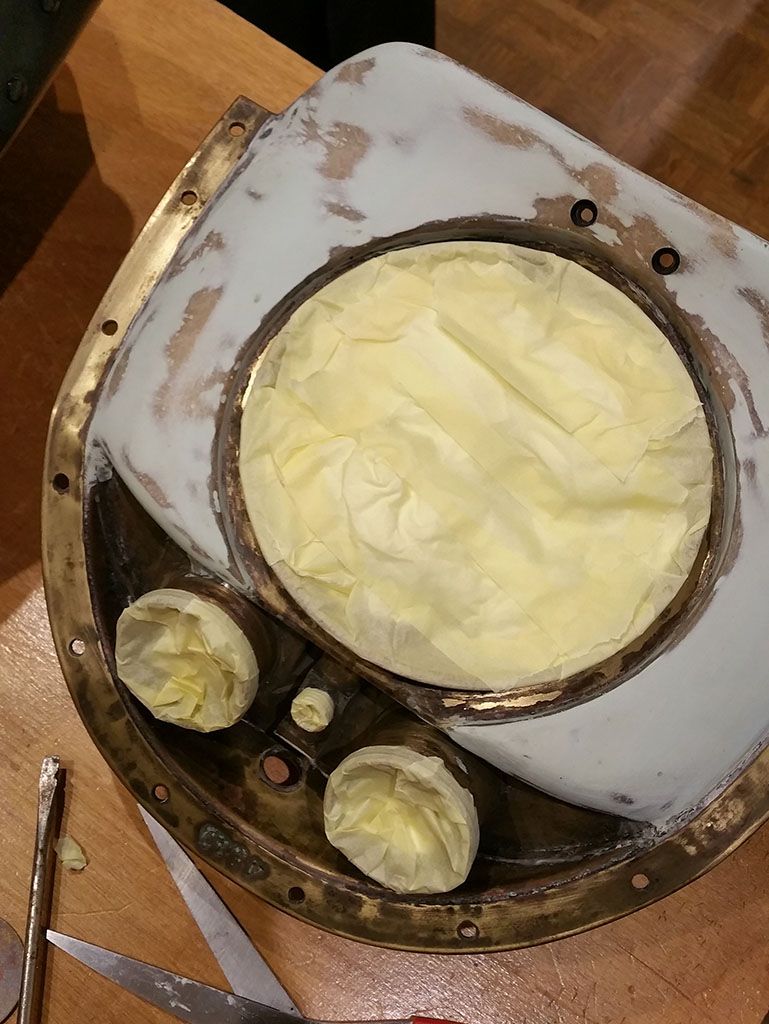

après ces vérifications viens l'étape de masquage des parties a ne pas peindre

il faut sauver le soldat Oxygers : la suite Oxyr04_zps2d716e3c

il faut sauver le soldat Oxygers : la suite Oxyr05_zpsc26563d1





Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Mer 22 Oct - 15:27

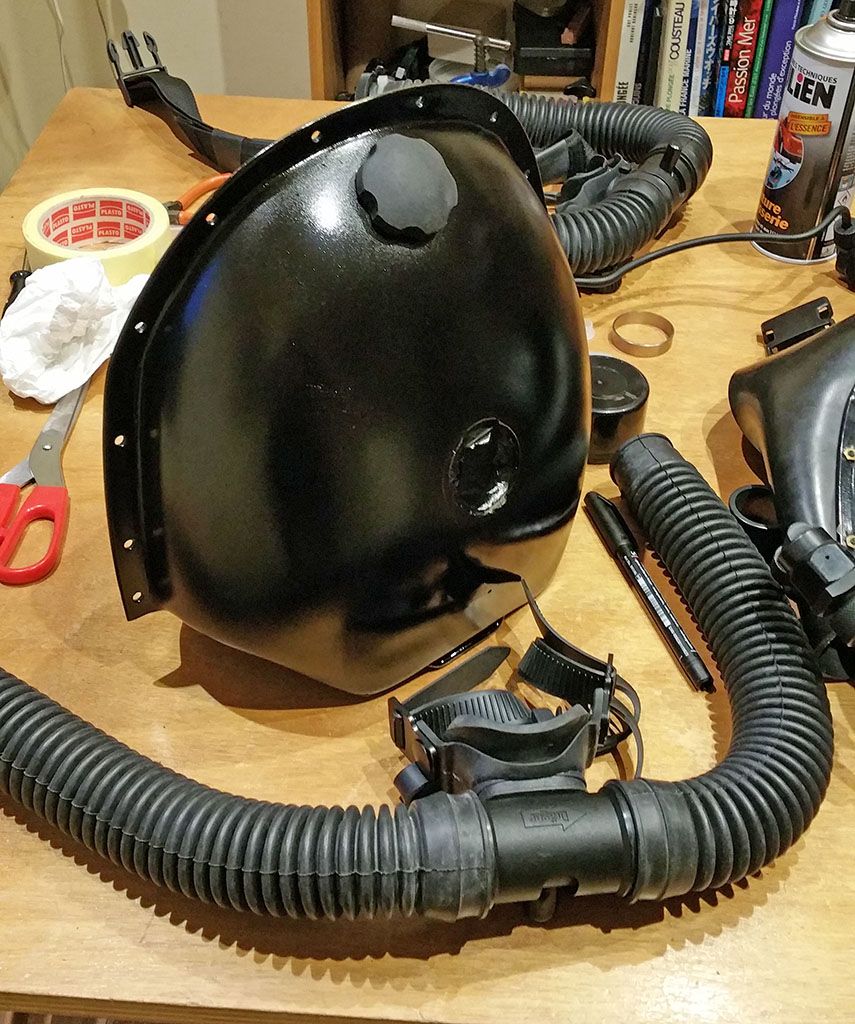

après une première couche de peinture, l'aspect granuleux de la peinture sera ponçé :le résultat final nécessitera 5 couches

il faut sauver le soldat Oxygers : la suite Oxyr06_zpsb72201e6

il faut sauver le soldat Oxygers : la suite Oxyr07_zpsbe925e2b

on passe ensuite a la boucle : après achat d'une boucle complète de Ray je greffe la DSV sur les tuyaux d'origine, j'ai retiré les clapets du DSV car les clapets sont sur la machine sur un Oxygers

il faut sauver le soldat Oxygers : la suite Oxyr08_zps7302c993

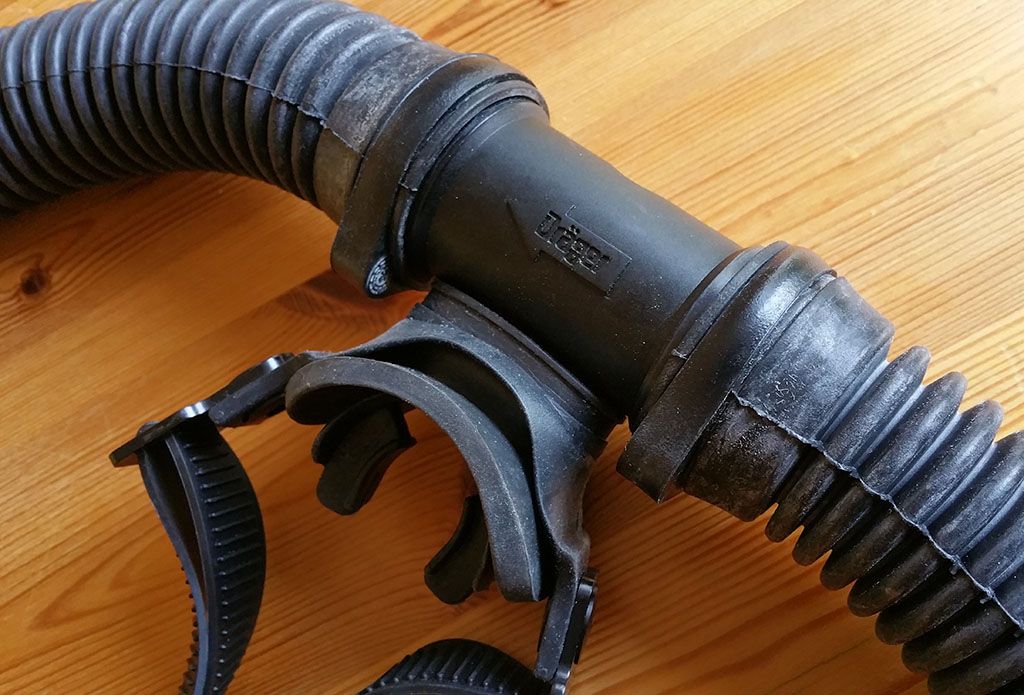

l'embout Aqualung military qui s'adapte parfaitement a la DSV Drager

il faut sauver le soldat Oxygers : la suite Oxyr09_zpsc755e695

et le jeu de connexion neuf en cours de montage

il faut sauver le soldat Oxygers : la suite Oxyr10_zps3099e950



Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Mer 22 Oct - 15:30

Après les couches de peinture la coque prend une meilleure allure

il faut sauver le soldat Oxygers : la suite Oxyr11_zps339a86a8

il faut sauver le soldat Oxygers : la suite Oxyr12_zpsd3bab2c5

je passe au remontage complet : avec ici la mise en place de la palette et son réglage avec les outils d'atelier d'origine

il faut sauver le soldat Oxygers : la suite Oxyr13_zps447f1602

il faut sauver le soldat Oxygers : la suite Oxyr14_zps31885897

les clapets mis en place

il faut sauver le soldat Oxygers : la suite Oxyr15_zps0bac7e0e

il faut sauver le soldat Oxygers : la suite Oxyr16_zpsf280c3da

ca commence a ressembler a un Oxygers Wink

il faut sauver le soldat Oxygers : la suite Oxyr17_zps0fc5ebcc

il faut sauver le soldat Oxygers : la suite Oxyr18_zpsddab40ed
Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Mer 22 Oct - 15:33

voila ou en est pour l'instant le projet :

il faut sauver le soldat Oxygers : la suite Oxyr20_zps5644a353

avec son faux poumon tout neuf qui attend le montage

il faut sauver le soldat Oxygers : la suite Oxyr19_zpsbd4f4415

il est bientôt plongeable Wink

il faut sauver le soldat Oxygers : la suite Oxyr21_zps2f4061c1

reste a fabriquer une jupe caoutchouc qui me manque, refabriquer une pièce manquante et faire une sangle pour le maintien du bloc

Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Stéphane le Mer 22 Oct - 16:58

bravo super bricolage ( peut on encore employer ce terme; rénovation serait plus juste ).
pour ma culture perso, peut on trouver des oxygers à la vente sur E bay ou autre ? est-ce encore confidentiel ( voir secdef ?) et à quel prix ?
merci pour les infos.
bonnes plongées
Stéphane
Stéphane
Rana esculenta
Rana esculenta

Messages : 52
Date d'inscription : 04/10/2014
Age : 49
Localisation : Rhône

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Mer 22 Oct - 18:04

Stéphane a écrit:bravo super bricolage ( peut on encore employer ce terme; rénovation serait plus juste ).
pour ma culture perso, peut on trouver des oxygers à la vente sur E bay ou autre ? est-ce encore confidentiel ( voir secdef ?) et à quel prix ?
merci pour les infos.
bonnes plongées

merci pour les compliments, j'essaye en effet de mener une restauration avec le soucis du détail même si je fais quelques entorses historiques (embout Drager ...)
ou trouver un Oxygers ? héhé hé vaste question Wink

tout d'abord je dois dire que la quête n'est pas évidente, mais ce n'est pas pour rien, l'Oxygers est probablement le meilleur recycleur ventral O2 pur jamais fabriqué (oui carrément je l'affirme et je ne suis pas le seul a le penser !), fabriqué en petite série exclusivement pour les militaires cela reste et restera un "collector" non seulement pour les plongeurs comme nous, mais également pour les amateurs de matériel militaria (et oui ... et ça fait monter la cote)

sur e-bay : oui ça peut arriver mais c'est très très rare ... idem sur le boncoin .... sinon comment faire : ce qu'on appelle "le réseau" : si tu es "sur le marché" pour un oxygers, fait toi connaitre ici, on est quelques uns a connaitre des potentiels vendeurs de temps a autre : "le réseau" est un truc essentiel dans ce type de machine militaire : alors oui c'est "confidentiel" mais pas complètement fermé

attention ! les pièces détachées d'Oxygers sont plus rares que les canines des poules alors si tu achètes une machine veille a ce qu'elle soit complète et fonctionnelle ... je suis un TRES mauvais exemple car j'ai un stock de pièces pléthorique mais la encore c'est "du réseau"

Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Mer 22 Oct - 18:29

petite précision historique pour ceux qui connaissent mal la machine cette dernière a existé en 4 versions (hors prototype)

L'Oxygers 54 : le premier modèle mis en service (un rêve de collectionneur)
rapidement remplacé en 1957 par l'Oxygers 57 qui a été le modèle le plus fabriqué
modifié en 1997 pour devenir l'Oxygers 57/97 : les Oxygers 57 ont été modifiés en y greffant le plus gros faux poumon qu'a l('origine, une nouvelle boucle avec remplacement de l'embout Godel par un DSV plus classique. Enfin en toute fin de carrière quelques Oxygers 97 furent produits pour honorer les dernières commandes de la Marine Nationale avant son remplacement par le FROG en 2002

la restauration en cours est un Oxygers 57/97 avec son nouveau faux poumon, sa boucle moderne aux tuyaux a gros diamètre et un DSV moderne, mon autre Oxygers présent sur les photos est un Oxygers 97





Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Stéphane le Mer 22 Oct - 19:53

Merci pour ces précisions ! ma priorité pour le moment est plus sur l'achat d'un Triton, mais bon qui sait ?
j'ai retrouvé dans ma bibliothèque un ouvrage que tu dois connaitre, et qui évoque l'oxygers sur plusieurs pages: la plongée autonome le temps des pionniers

il faut sauver le soldat Oxygers : la suite Chlivr10

chouette bouquin sur le sujet.

on attend donc la suite, la première plongée du bébé restauré !

bonnes plongées
Stéphane
Stéphane
Rana esculenta
Rana esculenta

Messages : 52
Date d'inscription : 04/10/2014
Age : 49
Localisation : Rhône

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Mer 22 Oct - 20:10

oui Stéphane je connais en effet ce livre fort bien fait Wink
je vous tiendrai bien sur au courant de la suite de la restauration

Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par ebourzeix le Mer 22 Oct - 23:53

le résultat est superbe ! ça fait plaisir de le voir revivre !

pour l'embout d'origine, tu exagères...tu aurais pu mettre un GODEL lol!

les tuyaux du Ray n'ont pas nécessité de modifs' pour être montés ?

ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2542
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par ebourzeix le Mer 22 Oct - 23:56

l'Oxygers est rare mais entre le réseau et la chance, on arrive à trouver parfois son bonheur.

Îl faut juste y mettre le prix parfois.
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2542
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Jeu 23 Oct - 11:21

le résultat est superbe ! ça fait plaisir de le voir revivre !

ravi que cela te plaise ... ça change de la coque avec epoxy apparent hein Wink

pour l'embout d'origine, tu exagères...tu aurais pu mettre un GODEL lol!

ben ... comment dire, j'ai bien un godel tout neuf en stock avec ses tuyaux (d'ailleurs si tu veux équiper ton vieux 57 ...), mais pour plonger je n'ai pas trop envie  clown et puis de toute façon je voulais mettre cet Oxygers en configuration 57/97 avec son "gros" faux poumon et donc également avec la boucle a tuyaux de gros diamètre


les tuyaux du Ray n'ont pas nécessité de modifs' pour être montés ?

arf je vois que je n'ai pas été clair ce ne sont pas des tuyaux de Ray : j'avais en stock deux paires de tuyaux de 57/97 tout neuf, mais il me manquais la DSV d'origine : j'ai donc greffé la DSV du Ray sur une paire de tuyaux de 57/97 comme tu peux le voir ça monte parfaitement : un sacré coup de pot ! , les tuyaux du Ray auraient été beaucoup trop longs j'aurai été obligé de les recouper et ensuite la connectique n'est pas évidente a poser
Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Jeu 23 Oct - 11:49

une photo valant mieux qu'un long discours : voici pour illustrer mon propos :

il faut sauver le soldat Oxygers : la suite Oxyr22_zps1ac01059

il faut sauver le soldat Oxygers : la suite Oxyr23_zps90c666ba

on voit que ma création "hybride" est TRES proche de la boucle d'un 57/97 elle sera de plus complètement interchangeable puisque j'ai retiré les clapets du DSV Drager et que j'utilise les clapets sur la machine

Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par ptitmataf le Jeu 23 Oct - 12:56

Bonjour,
le résultat est magnifique!!!
je suis un grand fan de la machine!

ptitmataf
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 183
Date d'inscription : 07/09/2014

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Jeu 23 Oct - 14:38

ptitmataf a écrit:Bonjour,
le résultat est magnifique!!!
je suis un grand fan de la machine!

merci ! :up:
Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par ebourzeix le Jeu 23 Oct - 23:27

Ok, j'ai pigé :thumb:

braov pour l'idée de cette comparaison ! c'est le genre d'image qui manquait pour relever les différences.

Evidemment, le résultat est top ! Bienheureux est celui qui pourra à quelques mètres faire la différence. Le résultat est là.
ebourzeix
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2542
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Akronyme le Ven 24 Oct - 17:40

J'ai fait la même chose pour le DC, j'ai 2 boucles, une "originale" et une originale avec le DSV Draeger, par contre, j'ai laissé les soupapes (dans le bon sens, cela va sans dire...). Ca évite le volume mort des tuyaux.
Akronyme
Akronyme
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1240
Date d'inscription : 04/09/2014
Age : 41
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Akronyme le Ven 24 Oct - 17:41

A part ça, tu as trouvé où l'embout militari?
Akronyme
Akronyme
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1240
Date d'inscription : 04/09/2014
Age : 41
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Ven 24 Oct - 17:42

Akronyme a écrit:J'ai fait la même chose pour le DC, j'ai 2 boucles, une "originale" et une originale avec le DSV Draeger, par contre, j'ai laissé les soupapes (dans le bon sens, cela va sans dire...). Ca évite le volume mort des tuyaux.

j'ai pas mal hésité : si je n'avais eu qu'un Oxygers c'est ce que j'aurai surement fait (laisser les soupapes dans le DSV) ... mais avec 2 oxygers je voulais assurer une compatibilité des 2 boucles : l’appairage est toujours chiant et un jour ou l'autre tu plonges sans soupapes du tout Sad .... du coup les deux boucles sont interchangeables entre les 2 machines

Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Jean-Michel le Ven 24 Oct - 17:42

Akronyme a écrit:A part ça, tu as trouvé où l'embout militari?

dans mon stock pléthorique de pièces d'Oxygers Embarassed
Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Sword64 le Mer 8 Fév - 20:39

Bon bein puisque c'et ici que cela se passe.. Je tente une connection pour le fameux réseau...
Si une coque Oxygers 57 est accessible (même à rénover bien sur) Je suis preneur. J'ai quasiment rassembler le reste mais "nada" pour une coque... C'est hyper dur à trouver...
Sword64
Sword64
Tétard
Tétard

Messages : 5
Date d'inscription : 31/12/2016
Age : 49
Localisation : Bayonne

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Patplouf le Jeu 9 Fév - 15:21

Sword64 a écrit:Bon bein puisque c'et ici que cela se passe.. Je tente une connection pour le fameux réseau...
Si une coque Oxygers 57 est accessible (même à rénover bien sur) Je suis preneur. J'ai quasiment rassembler le reste mais "nada" pour une coque... C'est hyper dur à trouver...

Si la coque est en résine, il est peut être judicieux de faire un moule à partir d'une pièce d'origine; à partir de là, il serait possible de faire des coques en petite série, non? scratch
A+.
Pat.
Patplouf
Patplouf
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 192
Date d'inscription : 12/10/2014
Age : 74
Localisation : 13

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Akronyme le Jeu 9 Fév - 15:32

La coque n'est pas du tout en résine... c'est un laiton avec de la fibre par dessus (à priori pour isoler).
C'était de la chaudronnerie "de luxe", Il y a quelques grands spécialistes sur le forum qui pourraient en parler mieux que moi...
Akronyme
Akronyme
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1240
Date d'inscription : 04/09/2014
Age : 41
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Sword64 le Jeu 9 Fév - 18:30

Akronyme a écrit:La coque n'est pas du tout en résine... c'est un laiton avec de la fibre par dessus (à priori pour isoler).
C'était de la chaudronnerie "de luxe", Il y a quelques grands spécialistes sur le forum qui pourraient en parler mieux que moi...

Oui, je confirme... Un chaudronnier qui les fabriquait en petite série... Il nous a quitté avec son savoir faire sans aucun repreneur.
L'idéal serait de trouver un passionné de chaudronnerie et de plongée sans bulle !
Sword64
Sword64
Tétard
Tétard

Messages : 5
Date d'inscription : 31/12/2016
Age : 49
Localisation : Bayonne

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Patplouf le Jeu 9 Fév - 23:38

Akronyme a écrit:La coque n'est pas du tout en résine... c'est un laiton avec de la fibre par dessus (à priori pour isoler).
C'était de la chaudronnerie "de luxe", Il y a quelques grands spécialistes sur le forum qui pourraient en parler mieux que moi...

Oui; c'est vrai.
J'suis pas trop en forme en ce moment.
J'ai des bugs Rolling Eyes
A+.
Pat.
Patplouf
Patplouf
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 192
Date d'inscription : 12/10/2014
Age : 74
Localisation : 13

Revenir en haut Aller en bas

il faut sauver le soldat Oxygers : la suite Empty Re: il faut sauver le soldat Oxygers : la suite

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
