Introduction :

Voila une petite synthèse qui regroupe les évolutions du LAR-V (MK25 dans l'U.S NAVY).
En effets peut de gens le savent, mais Dräger USA a fait évoluer ce modèle plusieurs fois, en parallèle du développement des autres modèles du fabricant.
Ce qui n'est pas le cas de Dräger Allemagne, qui ne fourni qu'une seul version pour le marché Européen.

Les différentes versions sont au nombre de 5 (connu) :

- LAR-V mod 0
- LAR-V mod 1
- LAR-V mod 2A
- LAR-V mod 2B
- LAR-V mod 2US

Je vais donc parler de chacune des versions, avec ces spécificités et ces détails mais d'abord, son histoire !

Le Dräger LAR-V est un recycleur militaire développé a la fin des années 70 pour une mise en service au début des années 80.
Les 1er photos en utilisation datent de 1983, mais il était sans doute en utilisation avant ça.

Les évolutions du LAR-V ou MK25  5151631983

Le recycleur n'est pas trop encombrant, 300mm de large, 425mm de haut et 170mm d’épaisseur, pour un poids de 13kg.
Il ce porte en ventral.

Lors de son utilisation par les militaires il est toujours porter avec une veste de flottabilité dédié, veste fourni avec le LAR.
Plusieurs fabricants ce sont vu remporter le contrat pour la veste : SECUMAR (avec les modèles TSK) et AQUALUNG (avec les modèles Odyssea et Atlantis).

Voila ma SECUMAR, modèle TSK 2-42
Les évolutions du LAR-V ou MK25  476148tsk2

Beaucoup de gens pensent que la veste sert uniquement de gilet de sauvetage. Ce n'est pas le cas !
Dans certaines situations, elle permet de rester en surface.
Que ce soit pour l’installation d'une échelle d'abordage ou simplement parce qu'un nageur de combat ne passe pas tout le temps de son approche sous l'eau ...

Les évolutions du LAR-V ou MK25  523512139773852124bddafe8f1o


Fonctionnement :

Flèches verte = oxygène.
Flèches rouge = oxygène chargé en dioxyde de carbone.
Flèche orange = filtrage du dioxyde de carbone.

Les évolutions du LAR-V ou MK25  243984fonctionnement

Et voila un extrait du manuel de la NAVY Américaine quand a l'autonomie du mod 2 avec une bouteille de 1.9L.

Les évolutions du LAR-V ou MK25  551722temps


LAR-V mod 0 et mod 1 :

Le mod 0 est le 1er modèle du LAR-V chez Dräger, vu jusque a la fin des années 90 il fut petit a petit remplacer par le mod 1 au début des années 2000 après 20 ans de service.
Le mod 1 n’étant qu'un mod 0 avec une bouteille de 1.9L (1.5L avant), modification apporté pour augmenté son autonomie dans les eaux froides.

Les évolutions du LAR-V ou MK25  7876899110

Les évolutions du LAR-V ou MK25  3123237611

Les caractéristiques principales :

- Coques et réservoir a chaux en fibre de verre
- Faux poumon d'un volume de 5.5L
- Bouteille de 1.5L ou 1.9L
- 100% oxygène
- 13kg

(A noter que les bouteilles du marché civil sont en acier. Celle du marché militaire sont en acier non-magnétique pour la 1.5L, et en aluminium pour la 1.9L)

Détail sur les réducteurs. Ce sont les mêmes sur les deux versions, le seul changement notable est l’écrou pour la connexion de la bouteille.

Les évolutions du LAR-V ou MK25  778357reducteur

Détail sur les manomètres.
A gauche celui du mod 0, il indique 300 bar pour la bouteille de 1.5L. A droite celui du mod 1 il indique 350 bar pour la bouteille de 1.9L.
A noter que l'aiguille et la zone de resserve sont peintes avec de la peinture Tritec (pigment fluorescent)

Les évolutions du LAR-V ou MK25  549475mano


LAR-V mod 2A :

Le mod 2A est le 1er modèle a troqué la coque en fibre pour une coque en plastique injecté. Tout comme le réservoir a chaux.
Ces modification permettent de gagner 800gr sur le modèle.
Les sangles tissus recouvertes de caoutchouc disparaissent au profil de sangles en nylon et les boucles type ceinture sont remplacées par des boucles plastique "fastex".
Tout comme les sangles FGT de bouteille qui deviennent des sangles en nylon.

De nos jours il est toujours utilisé, en parallèle des modèles LAR-VI et LAR-VII

Les évolutions du LAR-V ou MK25  751766mod1

Les caractéristiques principales :

- Coques et réservoir a chaux en plastique injecté
- Faux poumon d'un volume de 5.5L
- Bouteille de 1.9L, en aluminium
- 100% oxygène
- 12kg

Détail sur le réducteur. Le modèle en aluminium moulé et usiné disparaît au profit d'un réducteur complètement usiné CNC.
Cette modification, d'après Dräger, permet de réduire sensiblement le coût du produit, tout en le rendant plus fiable.

Les évolutions du LAR-V ou MK25  5995441stStagePistonRegulator

Détail sur le réservoir a chaux, fini le lourd réservoir en fibre de verre ... Place a un bloc en plastique injecté bien plus léger.

Les évolutions du LAR-V ou MK25  159798photo23


LAR-V mod 2B :

Le mod 2B est un modèle distribué en petit nombre, apparemment pour test, dans certaines unités.
C'est un mod 2A avec un faux-poumon en polyuréthane, moins fragile que le faux-poumon classique qui équipe les LAR et surtout, plus facile a fabriquer.
Cependant la grosse production ne semble pas avoir été lancé vu que ce produit est sorti en même temps que le LAR-VI.

Les évolutions du LAR-V ou MK25  380061mod2b

Les caractéristiques principales :

- Coques et réservoir a chaux en plastique injecté
- Faux poumon d'un volume de 6L, en polyuréthane
- Bouteille de 1.9L, en aluminium
- 100% oxygène
- 12kg

Dossiers techniques (PDF) :

Manuel d'opération Dräger LAR-V

Nomenclature et références des pièces

Procédure de purge pour plongée a 9m de  l'US NAVY

Manuel US NAVY


Dernière édition par Nico.67 le Mar 12 Mai - 15:59, édité 12 fois
Nico.67
Nico.67
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 128
Date d'inscription : 06/02/2015
Age : 29
Localisation : Strasbourg

Revenir en haut Aller en bas

Les évolutions du LAR-V ou MK25  Empty Re: Les évolutions du LAR-V ou MK25

Message par ebourzeix le Sam 7 Fév - 13:41

wahou ! quel bel article ! j'ai beaucoup appris.

J'ai donc un MOD 0 1ère génération.

Le bloc est toutefois trop grand par rapport à tes images.

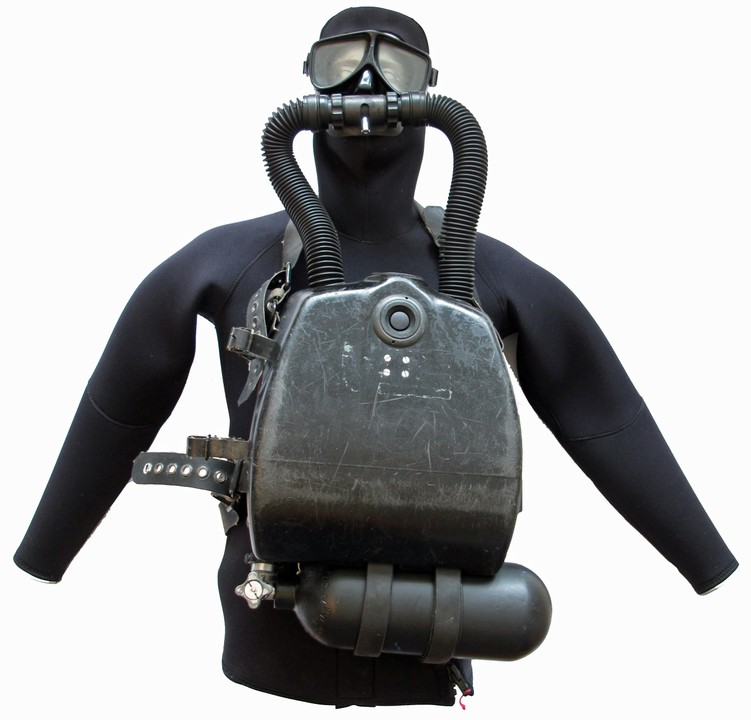

Les évolutions du LAR-V ou MK25  Pict1417web_1
