Evolution du DC55 en une photo

Message par Jean-Michel le Mar 5 Mai - 18:25

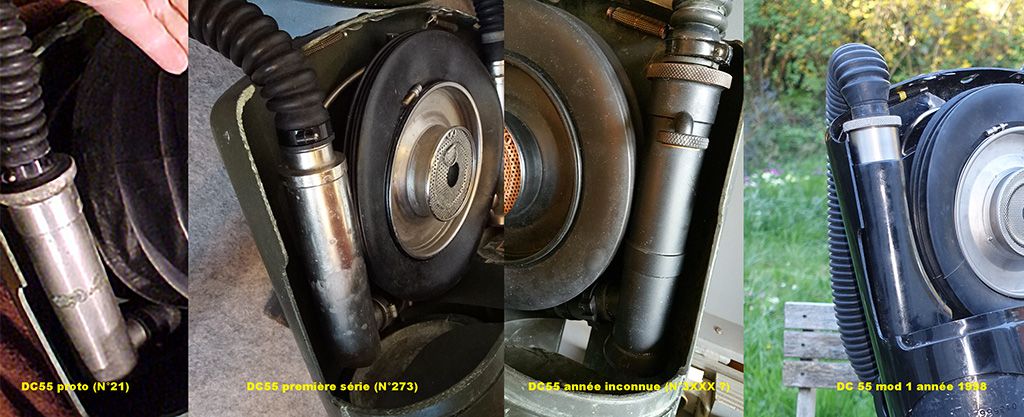

Regardez l'évolution nette de la pièce de raccordement au tuyaux sur le DC 55

sur les DC55 "classiques" (non mod 1) cette pièce est de section cylindrique très probablement en laiton : nickelé sur les premières machines puis traité noir sur les suivantes
sur les DC 55 mod 1 cette pièce est de forme complexe réalisée en tolerie de laiton soudée

notons quelques bizarreries : sur la machine N°21 qui est probablement un proto avec soupape de type bec de canard on voit un raccordement des tuyaux par manchon vissé classique, par contre sur la machine N°273 donc postérieure les tuyaux ne sont pas sur une pièce amovible mais directement fixé a la machine (la boucle ne peut pas être démontée)

a noter aussi que les deux premières machines sont équipées des blocs alu recouvert de fibre de verre (non visible sur la photo)
