principe de fonctionnement DC55

Message par Jean-Michel le Lun 7 Sep - 14:46

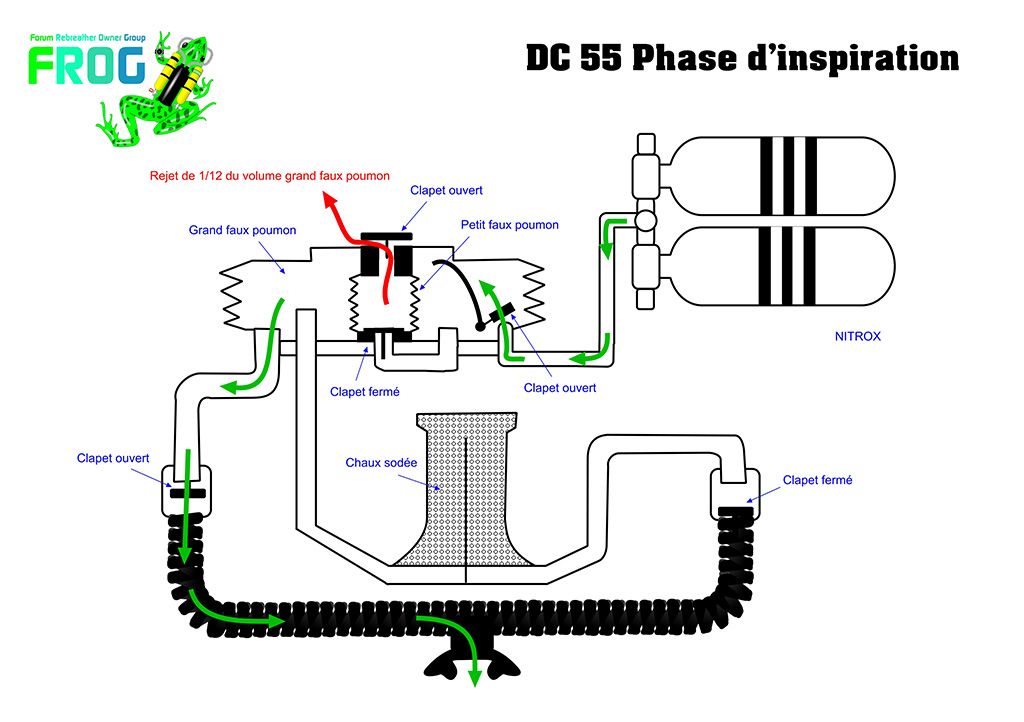

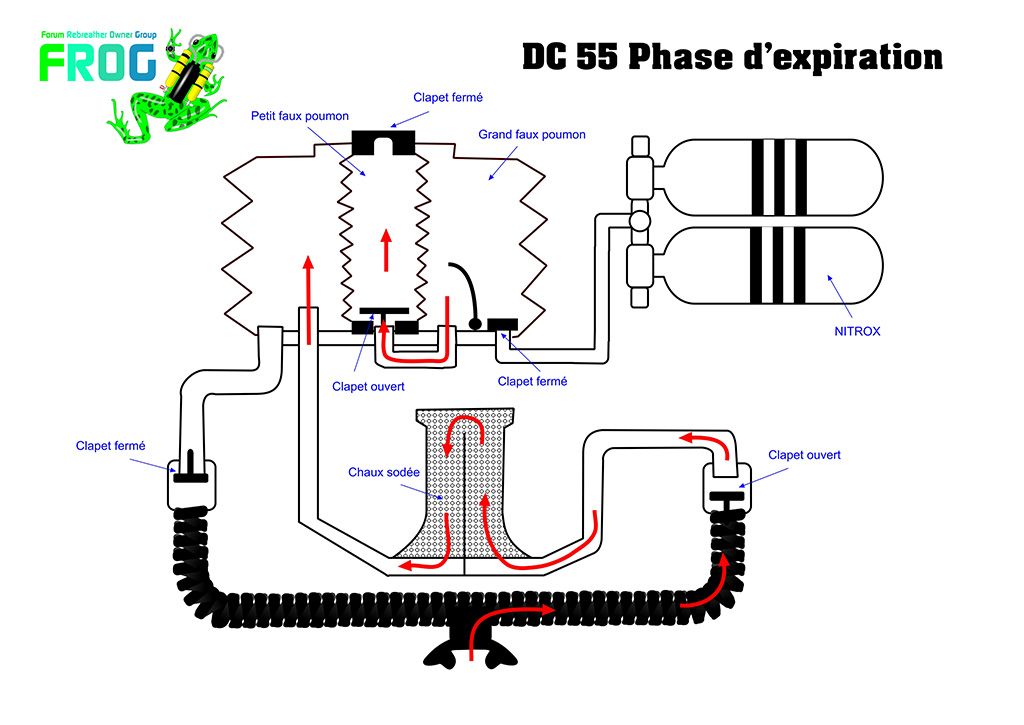

Ayant une petite présentation du DC 55 a faire prochainement j'ai décidé de refaire le principe schématique du pSCR de chez Fenzy en essayant d'être le plus clair possible : voici le résultat





pas mal de membres ici connaissent bien cette machine mais pour ceux qui se demandaient comment le DC55 fonctionne cela peut être utile

avatar
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1730
Date d'inscription : 31/08/2014
Age : 52
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Akronyme le Lun 7 Sep - 15:45

Très joli!

:thumb:
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1153
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par OmOwO le Lun 7 Sep - 17:26

Merci pour l'explication ; mais quels étaient les intérêts militaire du DC 55 ?
avatar
OmOwO
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 362
Date d'inscription : 21/01/2015
Localisation : Marseille

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Akronyme le Lun 7 Sep - 17:42

Pas de bruit pour le déminage. Autonomie.
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1153
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par OmOwO le Lun 7 Sep - 17:47

ok pour l'autonomie ... 10 fois plus qu'en CO si je comprends mais qu'en est il des dégagement de bulles (1/12) à chaque expiration ? c'est vachement moins discret qu'un fermé ! C'était dans ce sens là ma question Smile
avatar
OmOwO
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 362
Date d'inscription : 21/01/2015
Localisation : Marseille

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par OmOwO le Lun 7 Sep - 17:54

avatar
OmOwO
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 362
Date d'inscription : 21/01/2015
Localisation : Marseille

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Jean-Michel le Lun 7 Sep - 18:03

OmOwO a écrit:ok pour l'autonomie ... 10 fois plus qu'en CO si je comprends mais qu'en est il des dégagement de bulles (1/12) à chaque expiration ? c'est vachement moins discret qu'un fermé ! C'était dans ce sens là ma question Smile

en gros l'autonomie d'un énorme bi Wink .... quand a la discrétion c'est quand même assez remarquable : les petites bulles "crèvent" la surface de façon quasi invisible donc sur un plan d'eau "mirroir" c'est surement détectable mais je peux te dire que plongeant en carrière la signature de surface d'un DC est extrêmement discrète : rien a voir avec un CO

avatar
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1730
Date d'inscription : 31/08/2014
Age : 52
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Jean-Michel le Lun 7 Sep - 18:29

OmOwO a écrit:Merci pour l'explication ; mais quels étaient les intérêts militaire du DC 55 ?

garde en mémoire que c'est une machine inventée ... en 1949 !!! c'était a l'époque le seul recycleur capable de descendre au dela des 6 mètres qui limitaient les machines oxy pur !
c'est un matériel qui est resté 45 ans en dotation dans la marine avec une évolution très limitée comme quoi quand ça fonctionne bien Wink

avatar
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1730
Date d'inscription : 31/08/2014
Age : 52
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par OmOwO le Lun 7 Sep - 20:48

merci pour les explications
avatar
OmOwO
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 362
Date d'inscription : 21/01/2015
Localisation : Marseille

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Akronyme le Lun 7 Sep - 21:43

Il n'y a pas que la discrétion de surface qui soit impressionnante, la signature acoustique des bulles est quasi inexistante. C'est pour pallier à ça qu'il avaient conçu le DC. Les mines acoustique éltaient (et sont...) très sensibles, surtout si le bruit est proche (=puissant). Auparavant, ils testaient également un mistral enfermé dans une coque en mousse dure avec une soupape d'expiration munie d'un flotteur qui se baladait 5-6 mètres au dessus. Comme vous pouvez l'imaginer, c'était loin d'être pratique et sécure. J'ai une photo quelque part, mais j'ai de la peine à remettre la main dessus.

P.S. Un ami du club, me raillant du haut de son Revo, est venu faire une petite plonge avec moi, max 40m., il en est ressorti impressionné :" Ca fait pas de bruit ton truc!" Il faut (ne pas) l'entendre pour le croire
P.S2 Sur les photos, les bulles semblent souvent impressionnantes par rapport à la réalité, je ne sais pas pourquoi...
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1153
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par OmOwO le Lun 7 Sep - 23:07

y en a marre de vos joujoux clown

ça donne envie de tous les tester :requin2:
avatar
OmOwO
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 362
Date d'inscription : 21/01/2015
Localisation : Marseille

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Akronyme le Mar 8 Sep - 3:44

Tu es le bienvenu pour venir tester tout ça dans le coin! Il y a toujours une petite place pour un plongeur...

Et puis il y a aussi nos sorties, si jamais (je sais que ça fait loin, surtout Roussay... Wink )
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1153
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Azuru le Mar 8 Sep - 6:06

Autrement Jean-Michel, tu est dispo pour me faire mes docs techniques ??? ;-)
:merci:
Clair, net et précis, bravo maître !

Azuru
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 152
Date d'inscription : 27/01/2015

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Jean-Michel le Mar 8 Sep - 6:48

Azuru a écrit:Autrement Jean-Michel, tu est dispo pour me faire mes docs techniques ??? ;-)
:merci:
Clair, net et précis, bravo maître !

ben en fait faire des docs techniques et des modes opératoires c'est aussi une partie de mon boulot Wink pas celle que je préfère (j'ai toujours aimé les manip) mais c'est dans ma mission de R&D Wink
avatar
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1730
Date d'inscription : 31/08/2014
Age : 52
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Azuru le Mar 8 Sep - 7:40

Jean-Michel a écrit:ben en fait faire des docs techniques et des modes opératoires c'est aussi une partie de mon boulot Wink pas celle que je préfère (j'ai toujours aimé les manip) mais c'est dans ma mission de R&D Wink

Je sais pas pourquoi, mais dés que nous avons échangé, je me suis douté que tu avais avec moi un point commun : tu aime l'odeur des ateliers qui fleurs bon l'huile de coupe... lol!

Azuru
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 152
Date d'inscription : 27/01/2015

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par cavepirat le Dim 13 Sep - 13:09

suuuper expliquer...!!!
MERCIE
avatar
cavepirat
Tétard
Tétard

Messages : 22
Date d'inscription : 16/02/2015
Age : 53
Localisation : 5040 Schöftland

http://www.reketti.ch

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par kiloas le Jeu 16 Juin - 13:05

Je reviens sur le principe de fonctionnement d'un scr.
Vu que je n'y connais pas grand chose sur ces recycleurs et qu'on m'a posé la question hier....
Pourquoi ca bulle? Pourquoi est il nécessaire de renouveler 1/10 du gaz de la boucle a chaque mouvement respiratoire. Que se passerait-il si on ne le faisait pas?

kiloas
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 362
Date d'inscription : 04/09/2014

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Akronyme le Jeu 16 Juin - 13:29

Il y a 2 grandes familles de SCR, pSCR (DC55,RB80, etc.) et aSCR (Dolphin, FGT, etc). L'un envoie le gaz à la demande (pSCR) l'autre à travers une buse calibrée (aSCR).
Si on on ne renouvelais pas 1/10 ème de la boucle et bien on métaboliserait tout l'O2 et il en serait fini de notre alimentation en comburant de notre organisme...
Comme on injecte un mélange oxy-azote, il faut (à la différence d'un recycleur O2 pur) renouveller une partie de la boucle pour que la FiO2 soit un peu stable et ne fasse pas que de descendre.
Souvent dans un DC55, on a un "drop" d'O2 (diminution du FiO2) par rapport au gaz qu'on injecte de l'ordre de 10%.
Par ex: un 60% te fais respirer du 50%, un 40% -> un 30%
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1153
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par kiloas le Jeu 16 Juin - 14:51

Ok donc il n'y a aucun injecteur manuel sur ces recycleurs?
Si on boucle la fuite et place un injecteur, ne peut on pas les transformer en mccr?
Il me semble avoir lu que certains avaient transformé des dolphins... comment procede-t-on?

kiloas
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 362
Date d'inscription : 04/09/2014

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Patplouf le Ven 17 Juin - 12:57

kiloas a écrit:Ok donc il n'y a aucun injecteur manuel sur ces recycleurs?
Si on boucle la fuite et place un injecteur, ne peut on pas les transformer en mccr?
Il me semble avoir lu que certains avaient transformé des dolphins... comment procede-t-on?

Pour le transformer en MCCR, au lieu d'un nitrox, il faudra une bouteille d'oxy et une de diluant. Remplacer le détendeur par un isolé de la pression ambiante. Ajouter un orifice ou une vanne réglable débitant environ 0,7l/mn d'oxy et un bi pass pour l'ajout d'O2. Un détendeur pour le diluant avec une injection manuelle ou automatique du diluant; et enfin 3 cellules avec la lecture de PPO2 de ces 3 cellules.
Voilà; je crois que je n'ai rien oublié; vu la configuration de l'appareil je dirais que ce n'est pas gagné. . .
Voili voilou.
A+.
Pat.
avatar
Patplouf
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 185
Date d'inscription : 12/10/2014
Age : 73
Localisation : 13

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Patplouf le Ven 17 Juin - 13:24

Les mines acoustiques sont souvent "magnéto acoustiques" c'est à dire qu'elles sont aussi souvent magnétiques.
L'intérêt du DC55 c'est qu"il est aussi "amagnétique".
A+.
Pat.
avatar
Patplouf
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 185
Date d'inscription : 12/10/2014
Age : 73
Localisation : 13

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Akronyme le Ven 17 Juin - 13:28

Et qu'il n'a besoin d'aucune cellule ou pièce électronique qui empêche ou limite son fonctionnement.
Enfin, tant qu'on a pas la chance d'avoir un porte cellule... Wink
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1153
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par DANGUE le Ven 17 Juin - 14:47

Ne pas oublier que le DC55 d'origine est équipé d'un système d'injection d'o2 pure ( j'en ai un sac Very Happy ) ....que nous virons allégrement et que nous remplaçons par "lunette" à la remontée ... En bloquant deux soupapes, virant le petit poumon et rajouter une injection d'o2 et des cellules, on doit arriver à faire un mccr

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 518
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par DANGUE le Ven 17 Juin - 15:03

J'ai relu ce post depuis le départ...Un autre avantage du DC, c'est son hydrodynamisme et son confort de respiration.
Pour avoir fait une plongée de palmage non stop avec un ami à qui je montrais les B.A BA du side mount , non seulement il n'y avait aucun problème à le suivre, mais en plus aucun souci d'essoufflement ... et pourtant je ne partais pas gagnant... et j'en ai vu quelques uns de recycleux s'arrêter en les sentant arriver ou faire des essoufflements..

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 518
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Patplouf le Ven 17 Juin - 17:54

DANGUE a écrit:Ne pas oublier que le DC55 d'origine est équipé d'un système d'injection d'o2 pure ( j'en ai un sac  Very Happy )  ....que nous virons allégrement et que nous remplaçons par "lunette" à la remontée ...  En bloquant deux soupapes, virant le petit poumon et rajouter une injection d'o2 et des cellules, on doit arriver à faire un mccr

En configuration normale, l'injecteur d'appoint est gréé pour le mélange à 40 pour cent (plongée entre 25 et 45 mètres)et dans ce cas, c'est un nitrox qui est ajouté lors de la remontée.
Pour la plongée entre 45 et 55 mètres, une des bouteilles contient un nitrox 30 et la deuxième de l'oxy pur. Lors de la remontée, vers 15 mètres, le plongeur ferme la bouteille de nitrox et ouvre l'oxygène. Dans ce cas, l'injecteur d'appoint alimentera avec de l'oxy.
Pour préciser le fonctionnement: "L'injecteur d'appoint alimenté par un robinet hydrostatique s'ouvre à une pression donnée , en général 2,5 Atm (soit 15 mètres), injecte pour la fin de la remontée dans la tubulure inspiratoire du gaz frais des bouteilles".
A+.
Pat.
avatar
Patplouf
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 185
Date d'inscription : 12/10/2014
Age : 73
Localisation : 13

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par ebourzeix le Ven 17 Juin - 19:22

Merci Pat pour ces précisions sur l'usage de la machine en situation professionnelle.
avatar
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2360
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par André MONDRY le Ven 24 Juin - 10:41

Merci Jean-Michel, c'est la première fois que je comprends quelque chose au fonctionnement d'un pSCR, et non le moindre. Ca pourra sans doute servir dans l'avenir.

André MONDRY
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 628
Date d'inscription : 03/09/2014
Localisation : Rainy Belgium

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par DANGUE le Ven 24 Juin - 16:01


Aux plongeurs démineurs qui ont utilisé le DC 55 dans l'armée.......
Et tous les plongeurs démineurs utilisaient cet injecteur d'appoint ou certains faisaient aussi lunette?? j'ai entendu certain dire que .......... Very Happy

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 518
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par olif917 le Mer 21 Sep - 16:23

Il est vrai au début tu écoutes puis dans le temps tu prends tes repères ainsi l'injecteur restait plus souvent dans le sac que sur l'appareil, à une exception lorsque nous plongions au 30%O² et l'autre bouteille à l'O² pure nous mettions le pipo. Je n'ai jamais vu d'incident à cause de l'absence de l'injecteur d'appoint, ni de sa présence d'ailleurs mais il y a eu d'autres incidents et accidents dû à l'appareil ou le plongeur dans tous les cas les deux sont étroitement liés.


Dernière édition par olif917 le Dim 2 Oct - 9:01, édité 1 fois
avatar
olif917
Tétard
Tétard

Messages : 20
Date d'inscription : 19/09/2016

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par ebourzeix le Mer 21 Sep - 20:38

Un retour d'expérience très intéressant. Merci.
avatar
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2360
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Re: principe de fonctionnement DC55

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
