Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Jean-Michel le Ven 4 Déc - 12:58

et voila le projet se termine : MERCI a tous ceux qui y ont participé et l'ont rendu possible : cela n'a pas été aisé tant en conception et réalisation ... sans parler du cout .... mais avec une équipe motivée on arrive a faire de belles choses

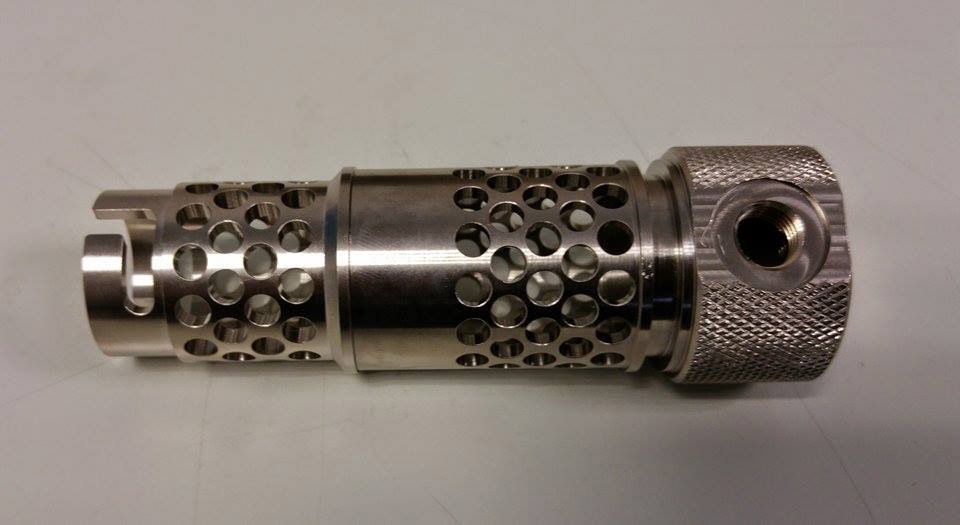

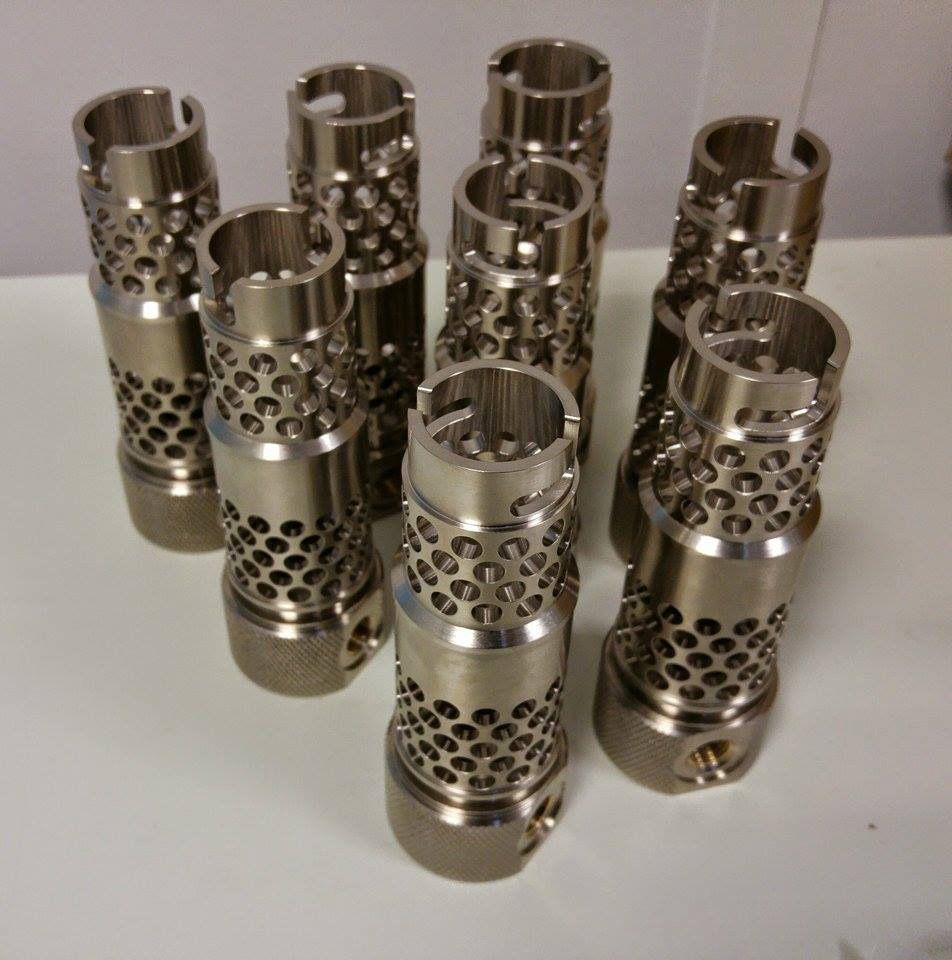

ce matin réception des mécaniques en laiton nickelé



contrôle dimensionnel

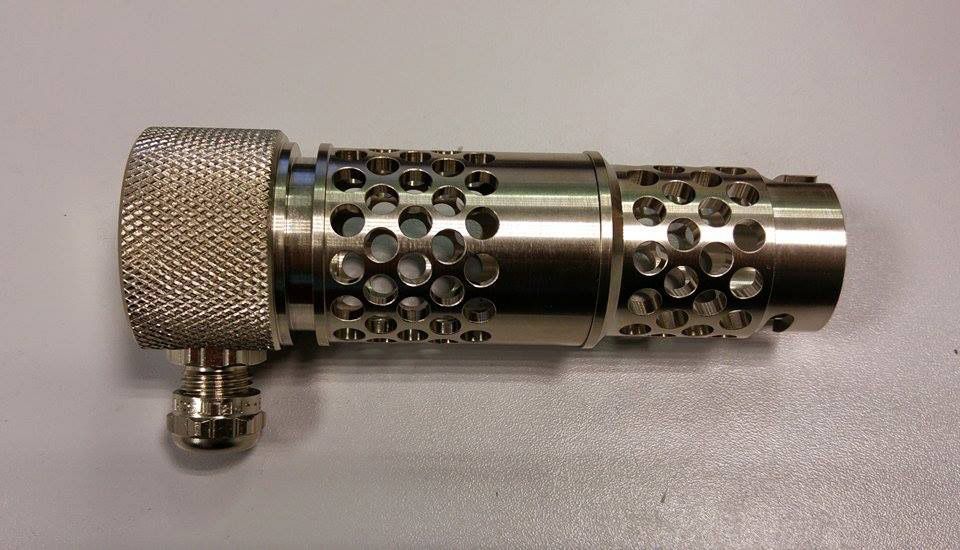

essai de montage du presse étoupe

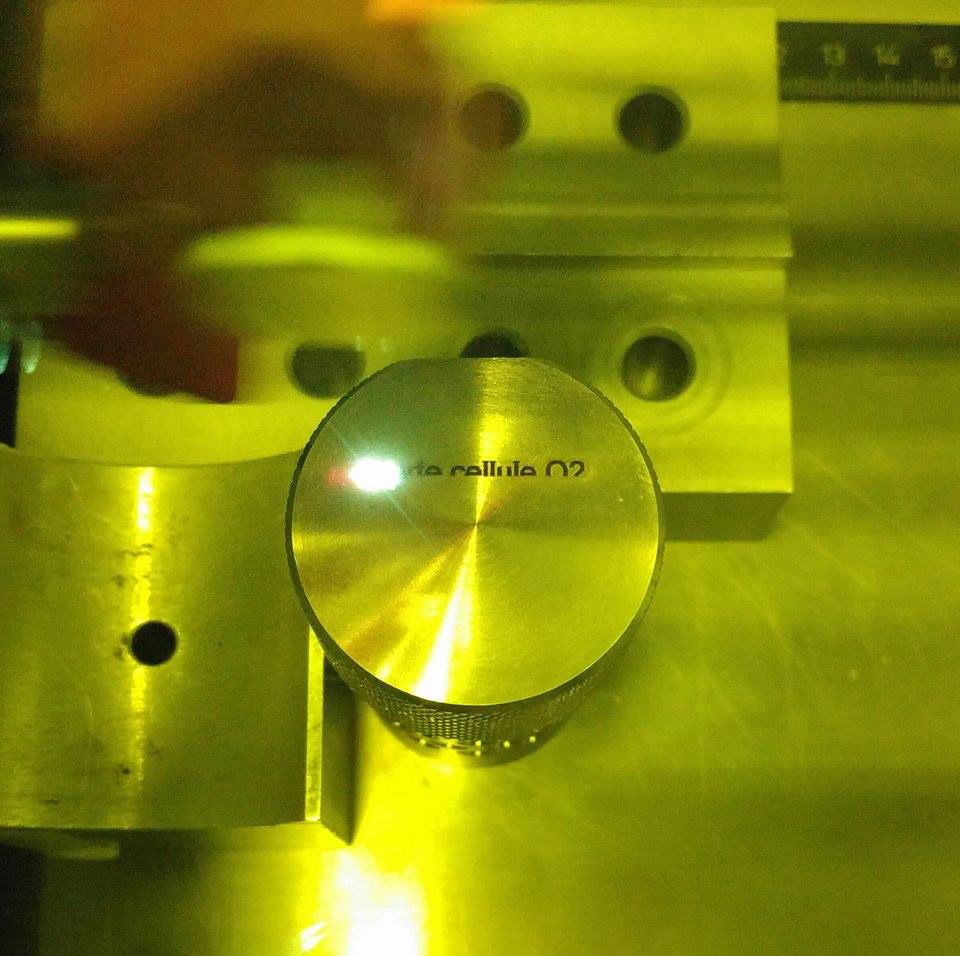

puis marquage laser individuel

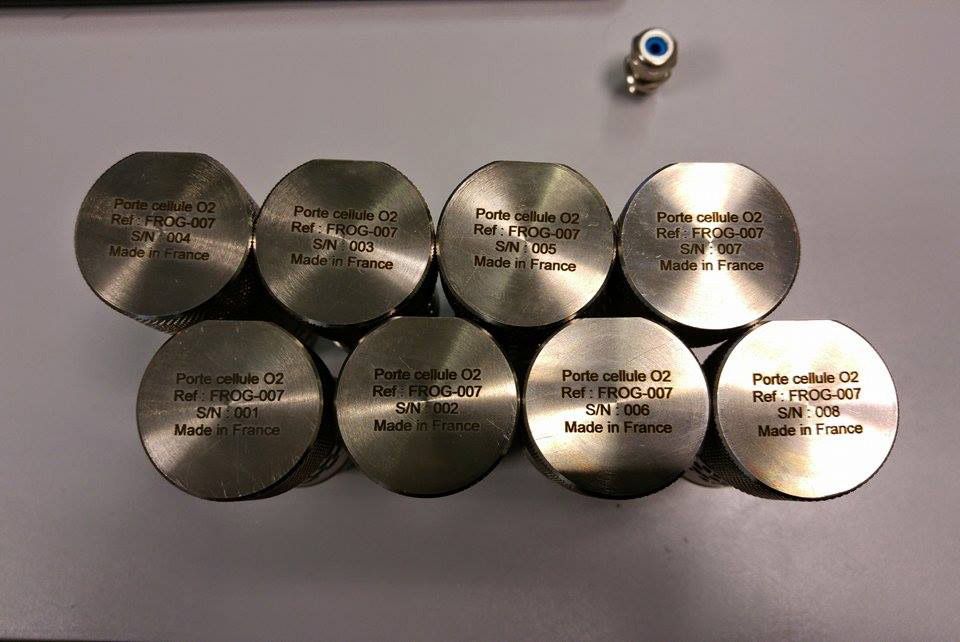

la série finalisée

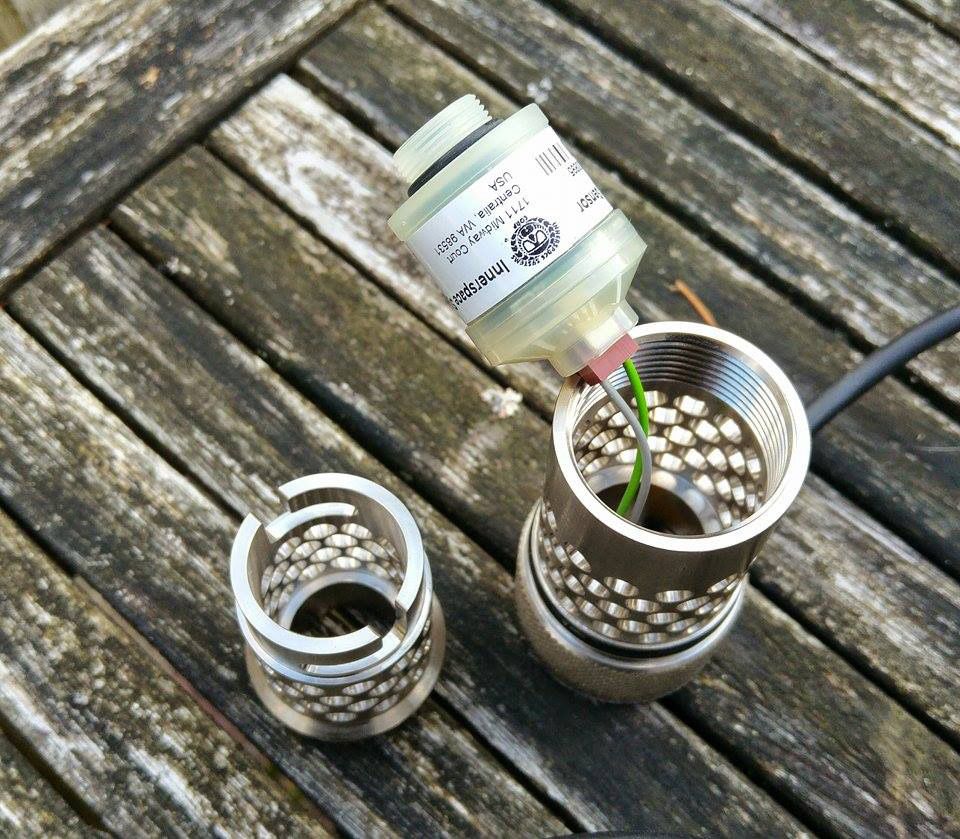

branchement d'une cellule O2

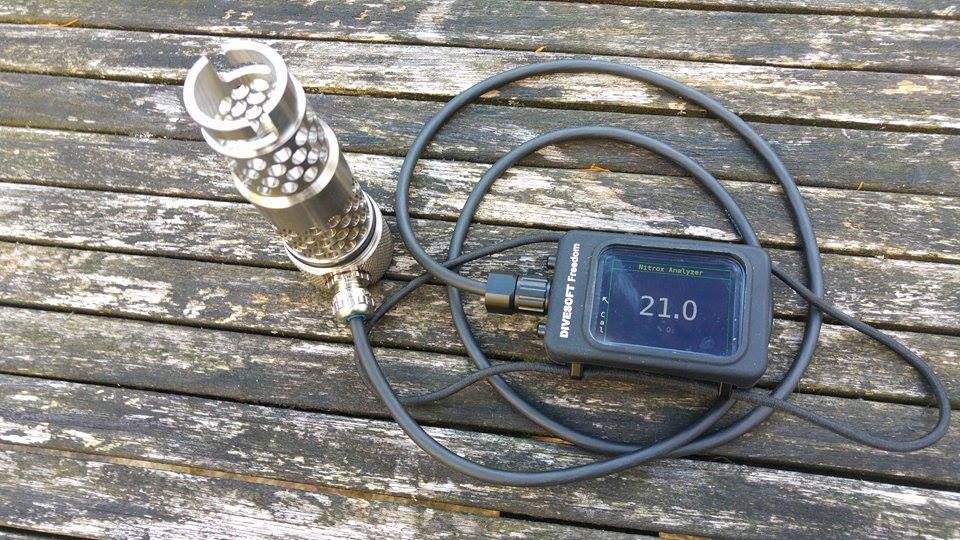

raccordement au Divesoft Freedom

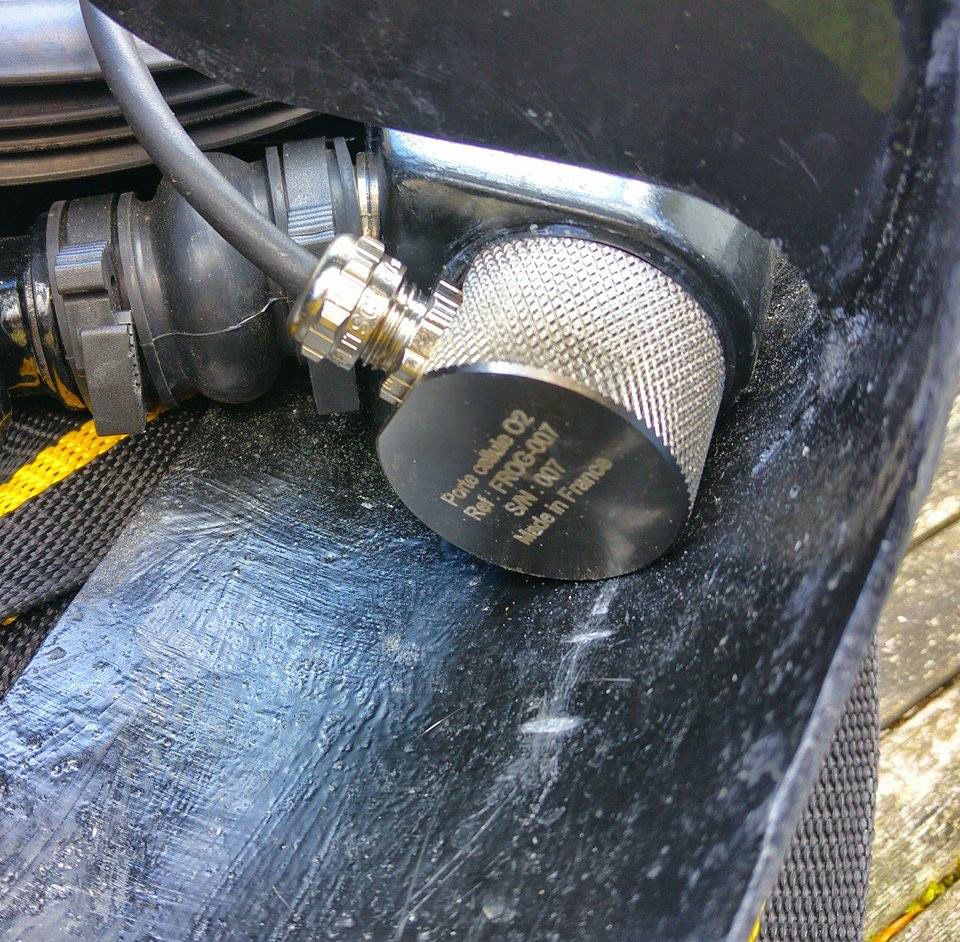

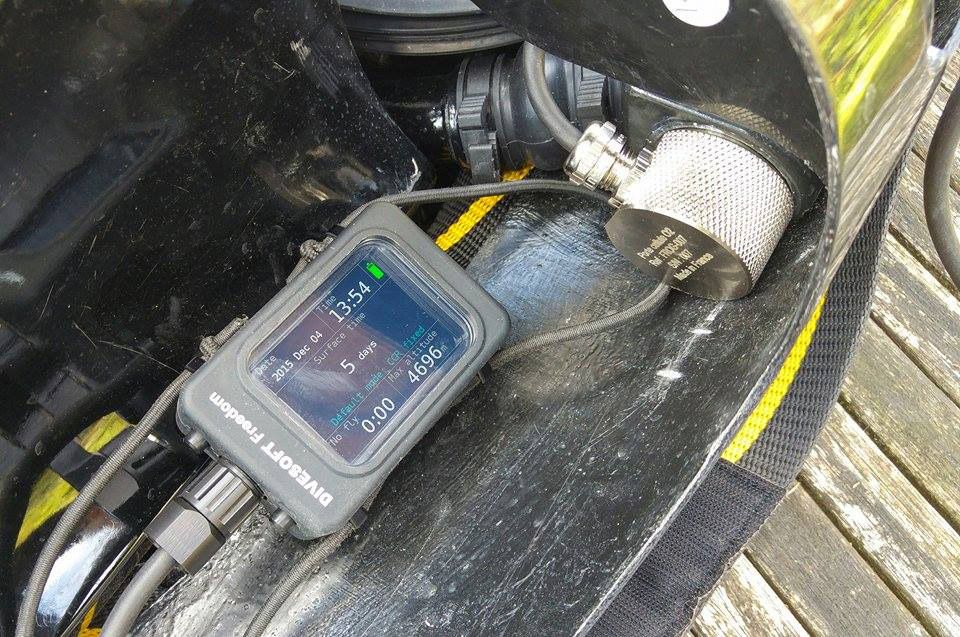

installation et test







tout fonctionne ! les portes cellules vont pouvoir rejoindre leur propriétaires !

et NON désolé il n'y en aura pas d'autres séries ... c'était une édition a tirage TRES limité (8 pièces) ou le paiement s'est effectué lors du lancement du projet : il n'était viable économiquement qu'en lançant une série minimum : merci a ceux qui m'ont fait confiance pour faire l'avance de trésorerie nécessaire a la réalisation







avatar
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1730
Date d'inscription : 31/08/2014
Age : 52
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Akronyme le Ven 4 Déc - 17:37

Tellement content d'avoir "craqué"

J'ai vraiement hâte de mettre ça dans ma machine!!!
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1142
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par cyrille34 le Ven 4 Déc - 17:42

beau matos ...
avatar
cyrille34
Rana esculenta
Rana esculenta

Messages : 90
Date d'inscription : 07/10/2014
Localisation : Montpellier

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par ebourzeix le Ven 4 Déc - 20:24

wahou ! ma-gni-fi-que !!!

la réalisation est de toute beauté !!!
avatar
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2292
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Jean-Michel le Sam 5 Déc - 11:34

Essayé en plongée ce matin : tout fonctionne !
avatar
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1730
Date d'inscription : 31/08/2014
Age : 52
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Jean-Michel le Dim 6 Déc - 17:48

Testé ce week-end a Roussay : ça marche !





avatar
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1730
Date d'inscription : 31/08/2014
Age : 52
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par ebourzeix le Lun 7 Déc - 18:45

ça fait tout drôle de voir une telle machine avec un ordi :thumb:
avatar
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2292
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Jean-Michel le Lun 7 Déc - 19:47

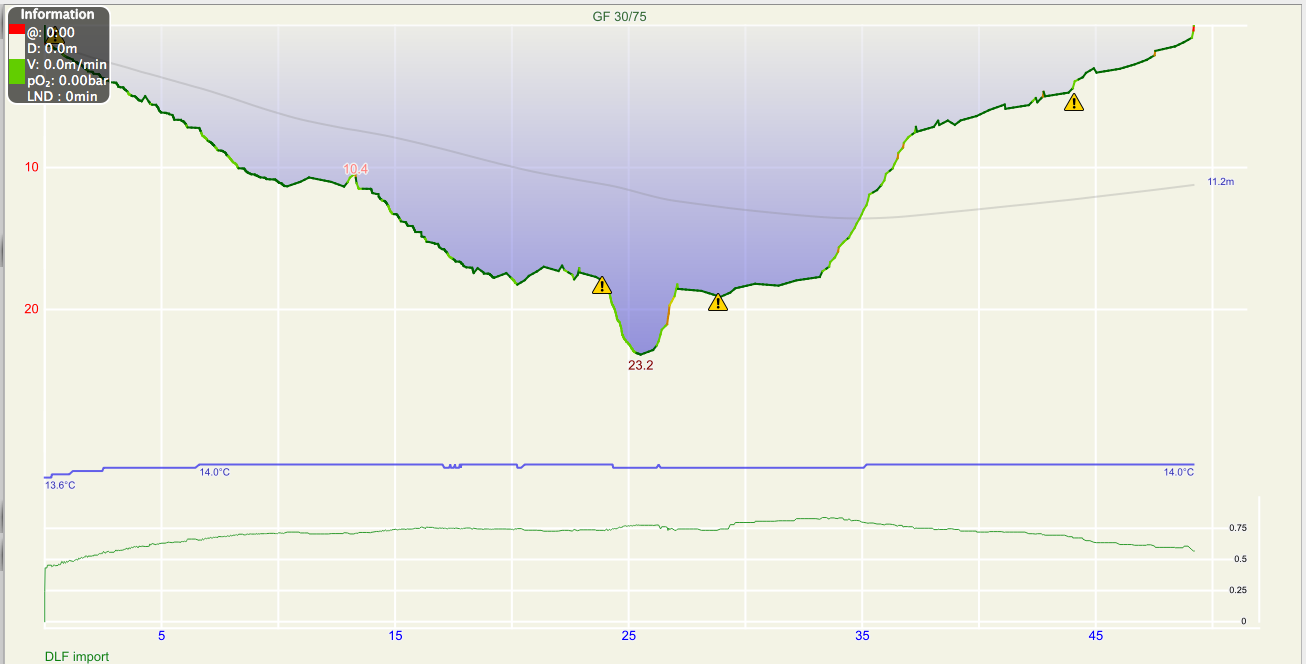

voici les résultats de la lecture de la cellule pendant la plongée en DC55 .... je dois dire que je ne comprend pas trop .... a moins que la cellule soit rinçée (ce n'est pas impossible c'est une vieille cellule) : la PPO2 plafonne vers 0.8 : il faut que je refasse le test avec une cellule neuve (nota pourtant cette cellule monte bien a 1 de PPO2 dans l'oxy pur)

deux plongées sans déco mais avec changement de gaz NX60 - NX40:





une plongée avec déco la aussi avec changement de gaz NX60 - NX40



avatar
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1730
Date d'inscription : 31/08/2014
Age : 52
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Akronyme le Lun 7 Déc - 20:32

C'est vrai que c'est étrange, elle avait quelle date ta cellule? Et les mélanges tu les avais dans quel ordre?
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1142
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par DANGUE le Lun 7 Déc - 22:28

Tu as bien rincé en partant et en changeant de gaz?

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 506
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Jean-Michel le Mar 8 Déc - 7:48

DANGUE a écrit:Tu as bien rincé en partant et en changeant de gaz?

rincé au départ ... non pas du tout il est spécifié de ne pas rincer la boucle au départ sur le manuel de la marine nationale

sous l'eau au moment du changement de gaz : oui rinçage
avatar
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1730
Date d'inscription : 31/08/2014
Age : 52
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par DANGUE le Mar 8 Déc - 9:49

Je part avec un 55 ou 60, je chauffe /rince quelques respirations, vérif du fonctionnement de la cellule .
En plongée les % avec le même gaz varient en fonction des profondeurs .. pour calculer la déco,et ce que je respire, je prends une valeur moyenne de - 8% du gaz de la bouteille.

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 506
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par DANGUE le Mar 8 Déc - 10:13

Dans la 3 eme courbe, tu passes de NX60 à 40 vers la 17 eme mn, c'est bien ça??

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 506
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par ebourzeix le Sam 16 Jan - 13:19

Je viens de monter le porte-cellule sur le Divesoft...ça donne bien  :thumb:

:merci: à la coopération franco-suisse et Fenzy Service  cheers



la boucle est pour un autre projet...faire de l'EDO-08 une machine avec des poumons d'épaule mais ceci est une autre histoire.
avatar
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2292
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Prix

Message par Giorgio le Mer 15 Fév - 18:46

Bonjour je sui interess au votre misurators pression,je vous faite general maintenance apoareill...c est possible des informations?

Giorgio
Tétard
Tétard

Messages : 7
Date d'inscription : 15/02/2017

Revenir en haut Aller en bas

Prix

Message par Giorgio le Mer 15 Fév - 18:58

Bonjour je sui interess au votre misurators pression,je vous faite general maintenance apoareill...c est possible des informations?

Giorgio
Tétard
Tétard

Messages : 7
Date d'inscription : 15/02/2017

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par ebourzeix le Mer 15 Fév - 21:46

Bonjour Gorgio, c'était une petite fabrication en série limitée. Désolé.
avatar
ebourzeix
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 2292
Date d'inscription : 31/08/2014
Localisation : beautiful Switzerland

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Giorgio le Mer 15 Fév - 22:09

Mercy ebourzeix,en plan anotre petite produtjon?

Giorgio
Tétard
Tétard

Messages : 7
Date d'inscription : 15/02/2017

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par djxnorb le Jeu 16 Fév - 11:14

Jolie production!
Je ne connais pas la machine amis il y avait un port prévu pour connecter le porte cellule?

djxnorb
Rana esculenta
Rana esculenta

Messages : 68
Date d'inscription : 25/06/2015
Age : 29
Localisation : Marseille

http://www.click-dive.com

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par DANGUE le Jeu 16 Fév - 12:00

Non il n'y en a pas d'origine...pas besoin, c'est un PSCR, donc tu sais toujours ce que tu respires en fonction du gaz connecté et de a profondeur...La cellule c'est juste pour le confort et éventuellement optimiser la déco avec un ordi aproprié..

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 506
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par djxnorb le Jeu 16 Fév - 12:25

Oui je sais merci Dangue, c'était pour savoir si du coup ils avaient percé/créé un système de connectique pour leur porte cellule (avec un pport Draeger?).

djxnorb
Rana esculenta
Rana esculenta

Messages : 68
Date d'inscription : 25/06/2015
Age : 29
Localisation : Marseille

http://www.click-dive.com

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Akronyme le Jeu 16 Fév - 13:06

Non, on a rien percé du tout, le porte cellule reprends la place d'un filtre "mesh" qui est placé (si je ne m'abuse) au fond de la boucle du côté inspiratoire.
A la base, ce filtre servait à éviter que de la poussière de chaux remonte dans le circuit.
Le fait de le remplacer par un porte-cellule n'a rien changé dans le confort respiratoire (ni fdans la filtration). En sachant que je passe toujours la chaux au tamis avant de la mettre dans la machine.
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1142
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Giorgio le Jeu 16 Fév - 13:16

Est ce possible utilizzer le project et le design vous insert ici pour faire nous productions in italy de port oxygen cell?
Merci

Giorgio
Tétard
Tétard

Messages : 7
Date d'inscription : 15/02/2017

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par djxnorb le Jeu 16 Fév - 15:49

Akronyme a écrit:Non, on a rien percé du tout, le porte cellule reprends la place d'un filtre "mesh" qui est placé (si je ne m'abuse) au fond de la boucle du côté inspiratoire.
A la base, ce filtre servait à éviter que de la poussière de chaux remonte dans le circuit.
Le fait de le remplacer par un porte-cellule n'a rien changé dans le confort respiratoire (ni fdans la filtration). En sachant que je passe toujours la chaux au tamis avant de la mettre dans la machine.

Merci Akronyme pour ta réponse. Very Happy
Je me disais bien que des fans de machines historiques n'allaient pas percer de si belles machines lol. Bravo pour l'idée encore.

djxnorb
Rana esculenta
Rana esculenta

Messages : 68
Date d'inscription : 25/06/2015
Age : 29
Localisation : Marseille

http://www.click-dive.com

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Akronyme le Jeu 16 Fév - 17:43

Pour l'idée, c'est Caroline Knutti (qui travaille actuellement pour http://composite-be.com/ ). Elle avait fait ça pour son travail de diplome.
La réalisation (et re-dessin) en métal, c'est JM Mala.
Pour Giorgio, je ne sais pas si ils sont d'accord de filer les plans, mais le mieux c'est de leur demander! (Jean-Michel sur le forum et Caro, je vais lui demander)
avatar
Akronyme
Dendrobate leucomenas (Modérateur)
Dendrobate leucomenas (Modérateur)

Messages : 1142
Date d'inscription : 04/09/2014
Age : 39
Localisation : Pas loin du Léman

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par DANGUE le Jeu 16 Fév - 23:20

Akronyme a écrit:Pour l'idée, c'est Caroline Knutti (qui travaille actuellement pour http://composite-be.com/ ). Elle avait fait ça pour son travail de diplome.
La réalisation (et re-dessin) en métal, c'est JM Mala.
Pour Giorgio, je ne sais pas si ils sont d'accord de filer les plans, mais le mieux c'est de leur demander! (Jean-Michel sur le forum et Caro, je vais lui demander)

L'idée original est de "Dominique" un plongeur collectionneur de la région Canne-Nice, amis de Christian Gas.. qui a fait les premiers en POM/DELRIN ...  Rendons à César ce qui lui appartient .. Wink


Il avait même fait un post sur RBW
http://www.rebreatherworld.com/showthread.php?27391-DC-55-96-filter-sensor-house

DANGUE
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 506
Date d'inscription : 02/09/2014

Revenir en haut Aller en bas

Re: Finalisation du projet FROG-007 : le porte cellule O2 pour DC55

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
