Message par Jean-Michel le Sam 6 Fév - 13:04

15 jours après notre formation sur le se7en , je fais un petit "refresh" sur la machine : montage, démarrage, petits réglages : RAS la machine démarre : Marie et moi n'avons rien oublié des procédures de pré-plongée : l'occasion de vous faire une petite revue de détail de la machine montée :

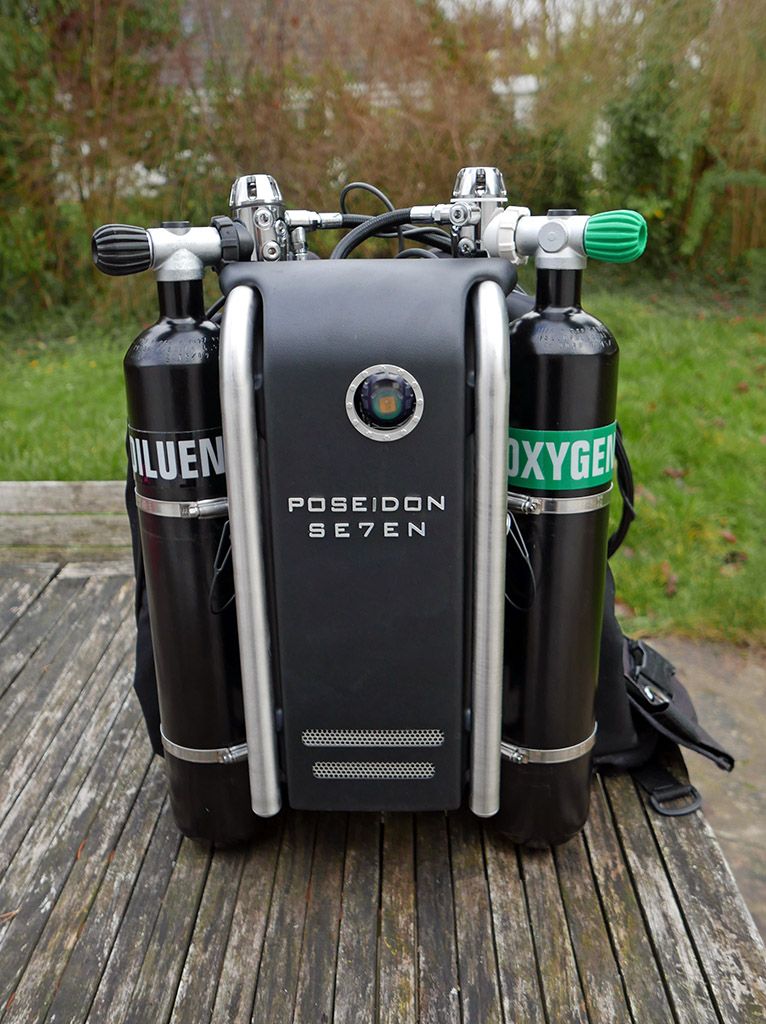

je me suis pas mal creusé la tête pour trouver une position des blocs ou la machine tient debout toute seule : pas évident avec la plaque acier DiveRite mais c'est mission accomplie

Poseidon se7en en détail Pos20_zpsv7lj1u0f

les blocs sont un chouia plus bas que l'origine ce qui n'est pas plus mal pour ne pas avoir les détendeurs dans la tête

Poseidon se7en en détail Pos21_zpsvvylhvto

la fameuse "raquette" décriée par les non proprios mais vraiment pas si mal a l'usage : lisible (rétro éclairée en permanence quand c'est sombre) et avec toutes les infos nécessaires ... un poil trop grosse il est vrai mais loin d'être affreux a l'utilisation

Poseidon se7en en détail Pos24_zpsvymdaor3

sans son capot on se rend compte qu'il est vraiment compact

Poseidon se7en en détail Pos22_zps2zb8pytv

de face

Poseidon se7en en détail Pos26_zpsudkgsbpt

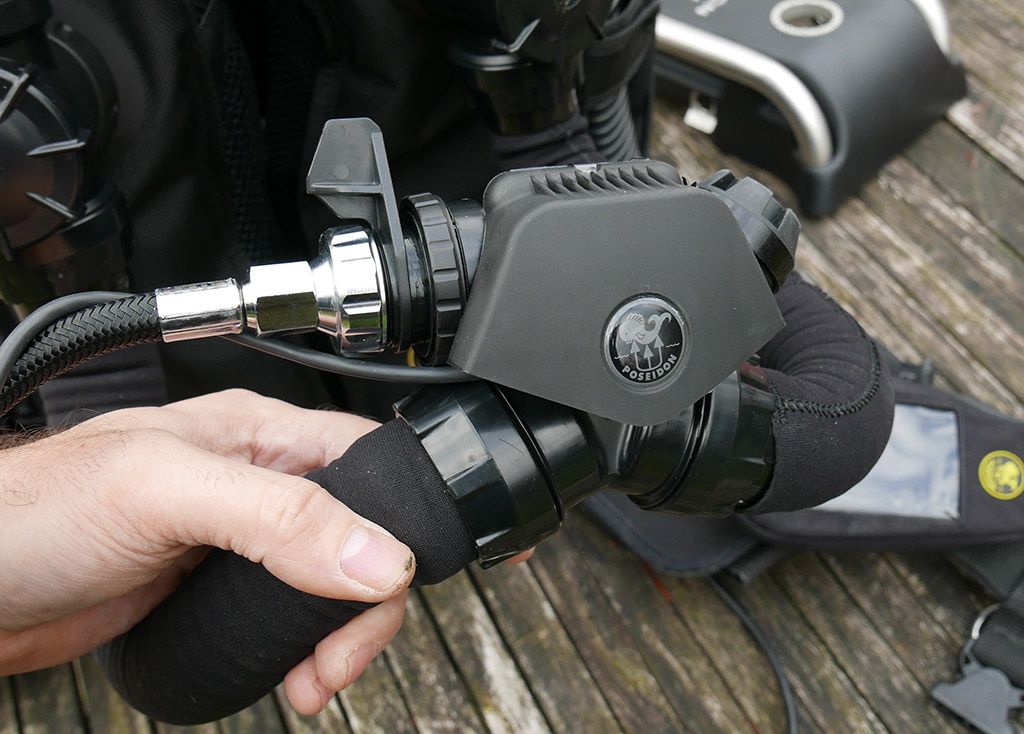

la BOV : pratique et légère avec son HUD intégré

Poseidon se7en en détail Pos25_zpssqx1cckh

Poseidon se7en en détail Pos27_zps99rgdgz9

les pièces en T : identique a gauche et a droite

Poseidon se7en en détail Pos28_zpsfzsjxqko

l'électronique/batterie en place : celle ci est la blue = trimix "light" (normo) jusqu'a 48 m

Poseidon se7en en détail Pos23_zpslfcowto6

les deux faux poumons sur les épaules : ultra simple avec seulement une purge

Poseidon se7en en détail Pos30_zpsh77innqm

les détendeurs : du poseidon bien sur Wink

Poseidon se7en en détail Pos29_zpsmenpdr32

voila pour la présentation statique .... a bientôt pour des photos dans l'eau Wink


Dernière édition par Jean-Michel le Sam 6 Fév - 14:58, édité 1 fois
Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par Nostromo le Sam 6 Fév - 14:13

:thumb: Sympa cet aspi'! clown

Et cette petite plaque "Handcrafted by", c'est tout de même la classe.

Question : l’électronique est différente en fonction des mélanges et profondeurs souhaitées?
Nostromo
Nostromo
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 427
Date d'inscription : 31/08/2014

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par Jean-Michel le Sam 6 Fév - 14:35

Nostromo a écrit::thumb: Sympa cet aspi'! clown

Et cette petite plaque "Handcrafted by", c'est tout de même la classe.

Question : l’électronique est différente en fonction des mélanges et profondeurs souhaitées?

oui tout a fait je résume les électroniques Poseidon :

Poseidon se7en en détail 5-batteries-low

jaune = REC40 : utilisation jusqu'a 40 mètres : diluant air / no déco
vert = DECO40 : utilisation jusqu'a 40 mètres : diluant air / déco possible
bleu = TRIMIX48 : utilisation jusqu'a 48 mètres : diluant Tx normo (mini 16% O2) / déco
blanc = TRIMIX60 : utilisation jusqu'a 60 mètres : diluant Tx normo (mini 16% O2) / déco => impose les faux poumons Tek
noir = DEEP : utilisation jusqu'a 100 mètres : diluant Tx Hypo / déco => impose les faux poumon Tek

et bien sur qui peut le plus peut le moins : on peut plonger diluant air sans déco avec une électronique "deep" Wink
il faut simplement informer l'électronique du mélange voulu avec un PC ou un MAC avant de plonger (liaison bluetooth avec l'ordi)

voila vous savez tout sur les électroniques du se7en
Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par Jean-Michel le Sam 6 Fév - 14:45

et avant qu'on me le demande ... les faux poumons Tek sont simplement équipés d'injecteurs manuels de diluant et d'O2

Poseidon se7en en détail 0086-tech_counter_lungs-low

alors que les FP loisirs en sont démunis et simplement équipés d'une purge comme sur la machine de Marie

Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par malenimi le Sam 6 Fév - 15:23

Jolie machine Very Happy, Madame doit être comblée :rigole:

malenimi
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 211
Date d'inscription : 06/10/2015

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par Jean-Michel le Sam 6 Fév - 15:26

malenimi a écrit:Jolie machine Very Happy,  Madame doit être comblée :rigole:

disons que Marie est très contente ... mais râle quand même un peu Wink ..... et oui le CCR ça impose de remettre pas mal de choses en cause coté plongée : elle était habituée a son "confort" de bonne plongeuse avec plus de 500 immersions au carnet, et je sais que cela la déroute un peu d'avoir tant de trucs a apprendre : mais je suis sur que ça viendra rapidement Wink

c'est le lot de tout plongeur passant au "sans bulles"
Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par acetyl-coa le Sam 6 Fév - 17:45

une autre bonne raison de ne pas attendre d'avoir les 500 plongées pour passer au CCR Very Happy
acetyl-coa
acetyl-coa
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 225
Date d'inscription : 16/06/2015
Localisation : Neuchatel

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par venturi le Dim 7 Fév - 11:45

quel est le principe mécanique de la BOV ici ? la rotation du levier entraine quoi svp ?
venturi
venturi
Lithobates sylvaticus
Lithobates sylvaticus

Messages : 114
Date d'inscription : 06/10/2014
Age : 44
Localisation : Paris

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par Jean-Michel le Dim 7 Fév - 11:51

venturi a écrit:quel est le principe mécanique de la BOV ici ? la rotation du levier entraine quoi svp ?

la rotation du levier entraine : - l'ouverture/fermeture du passage de gaz vers les tuyaux en dessous -l'avancée/recul du boisseau permettant de déclencher le 2eme étage du détendeur
Jean-Michel
Jean-Michel
Dendrobate tinctorius (Administrateur)
Dendrobate tinctorius (Administrateur)

Messages : 1729
Date d'inscription : 31/08/2014
Age : 54
Localisation : region Parisienne

http://www.lesmala.net/plongee

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par André MONDRY le Dim 7 Fév - 17:33

La rotation de la BOV entraîne aussi, grâce à un contact REED dans le HUD et un aimant dans le cylindre mobile de la BOV, l’envoi d’informations à l’ordinateur central sur le statut CC ou OC (bailout). Ce qui est aussi important lors du passage des tests de la machines.

André MONDRY
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 628
Date d'inscription : 03/09/2014
Localisation : Rainy Belgium

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par André MONDRY le Dim 7 Fév - 17:36

A toute fin utile, sache Jean-Michel qu'il existerait maintenant des cylindres acier avec ... fond plat.  C'est une info de Tarcy et on trouverait ça chez Christian Mueller en Allemagne ... fabricant de la marque EX.

En tous cas, belle machine. J'adore les nouvelles connexions des capteurs de pression et du Hud sur la tête. Vivement qu'on puisse trouver ça pour les CCR HOMEBUILDERS.

André MONDRY
Lithobates catesbeianus
Lithobates catesbeianus

Messages : 628
Date d'inscription : 03/09/2014
Localisation : Rainy Belgium

Revenir en haut Aller en bas

Poseidon se7en en détail Empty Re: Poseidon se7en en détail

Message par Jean-Michel le Dim 7 Fév - 17:48

André MONDRY a écrit:A toute fin utile, sache Jean-Michel qu'il existerait maintenant des cylindres acier avec ... fond plat.  C'est une info de Tarcy et on trouverait ça chez Christian Mueller en Allemagne ... fabricant de la marque EX.

En tous cas, belle machine.  J'adore les nouvelles connexions des capteurs de pression et du Hud sur la tête.  Vivement qu'on puisse trouver ça pour les CCR HOMEBUILDERS.

merci pour l'info :up:
